Perno de suspensión de alta calidad fabricado en China
Perno de suspensión para montaje de estructuras solares, producido por Topfencesolar en la ciudad de producción de pernos de Xiamen en China. Compuesto por tres partes principales a continuación.
Descripción:
|
Artículo |
Material |
Tamaño |
Cantidad |
Peso unitario |
|
perno M10 |
SUS304 |
M10*200 |
1 |
0.085 |
|
Tuerca con brida M10 |
SUS304 |
M10*15*10 |
3 |
0.011 |
|
almohadilla de goma |
EPDM |
M10*200 |
1 |
0.05 |
Nombre del producto: Pernos del panel solar
Materiales: SUS304/316
Antioxidante: Alto rendimiento del mismo.
Sitio de instalación: en tejados
Color: Natural o personalizado
Función: Sujetadores de paneles solares de estructura.
Premontar antes del envío
Los pernos para paneles solares son la opción de estructura optimizada, no necesitan una instalación compleja. Simplifica y hace más efectivo el montaje de la estructura del panel solar para ofrecer un soporte confiable a los módulos fotovoltaicos.
La capacidad de carga:
Carga máxima de viento: máx. Hasta 60 m/s
Carga máxima de nieve: máx. Hasta 1,4 KN/m2
Aplicaciones adecuadas de los sitios de techo: techo de metal corrugado, techo trapezoidal, techo de metal tipo sándwich, techo de hojalata, etc.
Más dimensiones:
|
Imagen |
Especificación |
|
|
M10X 150mm |
|
M10X 200mm |
|
|
M10X250mm |
|
|
M10X 300mm Más… |
Usando métodos:
Elperno de suspensión solarse utiliza junto con el kit de montaje con patas en L para fijar rieles solares con abrazaderas intermedias y finales.
Manual de introducción
(1) Mida el techo y la posición de la cavidad de montaje previa a la perforación en una viga de metal o viga de madera.
(2) Atornille los pernos en los orificios previamente perforados y asegúrese de que la placa de EPDM esté firmemente conectada al techo con el fin de eliminar el riesgo de fugas de agua.
(3) Ajustar la altura para finalmente colocar el panel alto sobre el techo y luego apretar las tuercas de seguridad.
(4) Monte el bloque de patas en L en su parte superior y atornille firmemente las tuercas con brida M10.
(5) Conexión de rieles solares con conectores de riel, montándolos en kits de pies en L.
(7) Monte los paneles solares en la estructura conAbrazaderas para paneles solares intermedios y finalespara completar toda la pavimentación del techo.
|
|
|
|
- View as
Perno colgante de hilo de madera para montaje solar

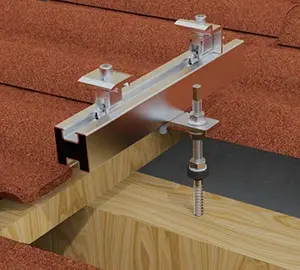

Como fabricante y proveedor profesional en China, el perno colgante de rosca de madera de dos cabezas para montaje solar diseñado por Xiamen Topfencesolar se utiliza para sujetar rieles solares en vigas de madera o acero en lugar de montaje con ganchos o abrazaderas de clip. Hacer que el montaje de los paneles solares sea fácil y rápido. Es adecuado para cubiertas metálicas onduladas y trapezoidales de edificios residenciales o comerciales, utilizando zonas como el mercado de Alemania, Polonia, etc. de Europa y países asiáticos.
Nombre de marca:valla superior
Material del producto:SUS304
Función del producto:Rieles de montaje en el techo de madera/metal
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:SUS304
Función del producto:Rieles de montaje en el techo de madera/metal
Vida útil:≥25 años
Pernos de suspensión para paneles solares

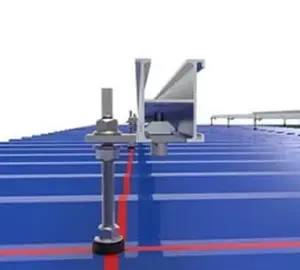

Como fabricante profesional, Topfencesolar, los pernos de suspensión para paneles solares que diseñamos son un componente del sistema de instalación solar en la azotea. Es adecuado tanto para tejados metálicos como para tejados de tejas. Si está interesado, envíe una consulta.
Marca del producto:valla superior
Material del producto:Acero inoxidable
Función del producto:Soporte solar para tejados
Vida útil:≥25 años
Marca del producto:valla superior
Material del producto:Acero inoxidable
Función del producto:Soporte solar para tejados
Vida útil:≥25 años
Perno de suspensión para montaje en techo solar

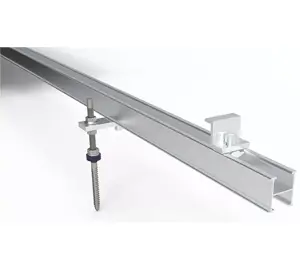

El perno colgante de acero inoxidable 304 para montaje en techo solar producido por Xiamen Topfencesolar es una especie de perno prisionero cuyo extremo está roscado para vigas de madera o vigas longitudinales de metal, mientras que el otro extremo tiene roscas de máquina que pueden acomodar tuercas y otros sujetadores. El diseño preensamblado simplifica la instalación y reduce los costos de mano de obra para una instalación solar rápida.
Nombre de marca:valla superior
Material del producto:Acero inoxidable
Función del producto:Montaje de vigas/correas de madera/acero
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:Acero inoxidable
Función del producto:Montaje de vigas/correas de madera/acero
Vida útil:≥25 años
Como fabricante y proveedor Perno de suspensión confiable en China, tenemos nuestra fábrica. Para obtener la lista de precios de productos personalizados, contáctenos.
