Fabricante y proveedor de rieles de montaje de paneles solares
Marca Xiamen TopfencesolarRieles de montaje de paneles solaresLos utilizados para los sistemas solares de techo son materiales de aluminio de alto nivel optimizados para el montaje de paneles solares.
Rieles solares tipo techo:
El aluminio 6005-T5/T6 tiene características de alta resistencia, excelente resistencia a la corrosión y peso extremadamente liviano, el material más adecuado para sistemas de estanterías en techos.
Carril TF-RL serie B46 | Longitud 4000 mm, 4200 mm, 4500 mm, 4800 mm, etc.
Tamaño normal: 27,3*48,3*4500mm
Tratamiento superficial: ≥10μm
Los kits de montaje de rieles.
Detalles de diseño de la estructura: Tomemos como ejemplo el TF-RL-B46, que es uno de los modelos más populares.
Dimensiones de la estructura:
|
Parámetros de geometría de sección de estructura |
|||||||
|
(1) Carril: |
B46 |
Material: |
AL6005-T6 |
||||
|
σs= 250 |
N/mm2 |
mi= 70000 |
N/mm2 |
||||
|
Parámetros de geometría de sección |
|||||||
|
A(mm2) |
197.0 |
IP(mm4) |
64335.0 |
||||
|
Ix(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyizquierda(mm3) |
1703.0 |
||||
|
Zydown(mm3) |
2004.0 |
Zyright(mm3) |
1306.0 |
||||
Peso /Metro = Densidad ρ(kg/m³) × Área seccional A(m2) × g(N/kg)
=2710 x 0,00019696 x 9,8
=5,23 N/m
Análisis de composición química del riel de aluminio B46:
(Método de prueba: GB/T3190-2008,OES)
|
Elementos químicos de AL6005-T6 |
|||
|
Elemento |
El reglamento de 6005. |
Productos de aluminio Antai (AT6006 -T6) |
Conclusión |
|
Si |
0,6-0,9 |
0.62 |
Aprobar |
|
fe |
≤0,35 |
0.13 |
Aprobar |
|
Cu |
≤0,10 |
<0,001 |
Aprobar |
|
Minnesota |
≤0,10 |
0.003 |
Aprobar |
|
magnesio |
0,40-0,60 |
0.56 |
Aprobar |
|
cr |
≤0,35 |
0.001 |
Aprobar |
|
zinc |
≤0,10 |
0.01 |
Aprobar |
|
Ti |
≤0,10 |
0.014 |
Aprobar |
|
Alabama |
margen |
margen |
Aprobar |
Prueba de tracción:
Método de prueba: JIS Z 2241-2011
Propiedades mecánicas de AL6005-T6
|
Artículo de prueba |
tipo de muestra |
Resistencia a la tracción (Rm)(Mpa） |
Fuerza de prueba (R0 .2) (Mpa) |
Elongación después de la fractura (A50 mm)(%) |
|
Resultado |
No.13B |
295 |
263 |
10 |

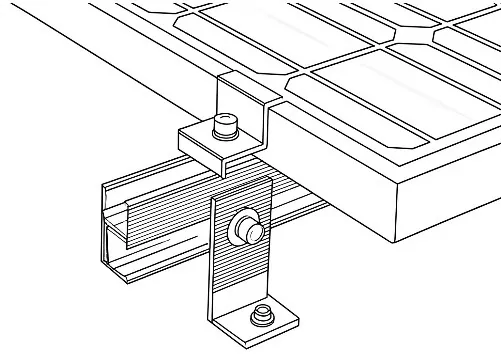

Accesorios del kit de montaje de estructura de rieles:
|
|
|
|
|
|
Dos hilos de pernos |
Ganchos de techo |
Kit de pies en L |
Abrazadera media 1 |
|
|
|
|
|
|
Abrazadera media 2 |
Abrazadera final 2 |
hoja conductora |

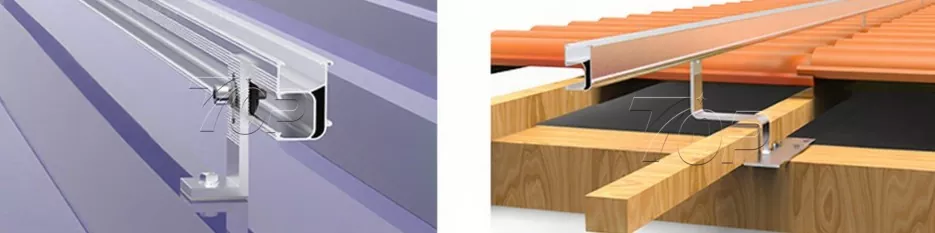

Más aplicaciones de rieles
- View as
Soportes de riel de montaje de paneles solares de aluminio
Soportes de riel de montaje de paneles solares de aluminio fabricados por Xiamen Topfencesolar de China que utilizan ganchos de techo montados en la viga para soportar rieles B45. Conectores de riel que conectan piezas de rieles en un riel largo, filas por filas para colocar los paneles solares en orientación horizontal o vertical. Su rendimiento de alta confiabilidad es bien recibido por los mercados de Europa, Asia y América.
Nombre de marca:valla superior
Material del producto:Aluminio
Función del producto:Rieles para montaje de paneles solares.
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:Aluminio
Función del producto:Rieles para montaje de paneles solares.
Vida útil:≥25 años
Riel de montaje en techo para bastidor solar
Como proveedor confiable de estructuras de montaje solar, Xiamen Topfencesolar Co., Ltd se dedica a diseñar y fabricar rieles de montaje en techo para bastidores solares de alto rendimiento para satisfacer diversas demandas del mercado, desde tejados residenciales hasta plantas fotovoltaicas comerciales. Diseñamos productos que ofrecen rendimiento técnico y rentabilidad.
Nombre de marca:valla superior
Material del producto:AL6005-T5/ AL6063-T6
Función del producto:Montaje en tejado
Vida útil:Más de 20 años
Rieles para paneles solares
Los rieles para paneles solares brindan un soporte estable para el sistema de montaje en techo solar y pueden adaptarse en varias ocasiones. Xiamen Topfencesolar es un fabricante profesional que ofrece un servicio personalizado de rieles para paneles solares para ayudar a los clientes con sus proyectos solares. Las muestras están disponibles para diferentes tamaños y cantidades.
Nombre de marca:valla superior
Material del producto:Aluminio Al6005-T5/T6
Función del producto:Montaje solar en techo metálico
Vida útil:20 años
Mini riel para montaje de paneles solares en techos metálicos
Como fabricante y proveedor profesional en China, la característica duradera y liviana del mini riel para montaje de paneles solares en techos metálicos producida por Xiamen Topfencesolar podría reducir entre un 20% y un 30% el costo de montaje de su panel solar. La anodización de la superficie de aluminio se procesa ≥ 10 μm, requiere grandes esfuerzos de resistencia a los rayos UV y a la corrosión, con un servicio de más de 25 años. Esta solución sin rieles es bien recibida y utilizada en sistemas solares de campos residenciales, comerciales e industriales.
Nombre de marca:valla superior
Material del producto:Al6005-T5
Función del producto:Para carga de paneles solares en el techo o en el suelo.
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:Al6005-T5
Función del producto:Para carga de paneles solares en el techo o en el suelo.
Vida útil:≥25 años
Montaje en portaequipajes para paneles solares
Topfencesolar lidera la producción de soportes para portaequipajes de techo para paneles solares, fábrica con sede en China. El riel es el soporte de instalación clave de un sistema fotovoltaico. Con el montaje de rieles, podría fijar de forma segura paneles solares en varios techos. Como techos de hormigón, metal y tejas. Los rieles livianos están hechos de aleación de aluminio y ofrecen una excelente resistencia a la corrosión; además, son fáciles de instalar.
Rieles de montaje de paneles solares de aluminio
Los rieles de montaje de paneles solares de aluminio son una de las partes importantes de toda una estructura de montaje solar. Están fabricados con materiales de aluminio 6005-T5 con tratamiento superficial anodizado, duraderos por más de 25 años.
Nombre de marca:valla superior Material del producto:Aluminio 6005-T5, 6063-T6 Función del producto:Soporte de montaje solar Vida útil:≥ 20 años
Nombre de marca:valla superior Material del producto:Aluminio 6005-T5, 6063-T6 Función del producto:Soporte de montaje solar Vida útil:≥ 20 años
Como fabricante y proveedor Rieles de montaje de paneles solares confiable en China, tenemos nuestra fábrica. Para obtener la lista de precios de productos personalizados, contáctenos.
