Proveedor de soportes de techo para paneles solares duraderos y de alta calidad
Topfencesolar lidera la I+D y el diseño de sistemas de montaje en techo de paneles solares. Ofrecemos profesionalmente soluciones solares integrales. Nuestros sistemas incluyenMontaje de paneles solares en techo plano, Sistema de montaje en techo de metal, sistema de montaje solar en el suelo, sistema solar para cochera, sistema de techo solar BIPV y sistema solar agrivoltaico.
Construir una estación de energía solar directamente en la azotea de los edificios existentes, y no hay necesidad de ocupar terreno adicional. Es una solución de transformación de energía urbana popular en la actualidad. El sistema solar de techo combina bien las estructuras solares y el techo siendo estructuras completas e integradas.
¿Qué tipo de techos se podrían instalar con paneles solares?
Categoría de techo:
|
Techo de tejas |
Techo Metálico |
Techo de asfalto |
Techo de hormigón |
|
|
|
|
|
Techos metálicos como techos con juntas alzadas, placas corrugadas, etc.
Fondo de tejado inclinado con viga de madera.
Techo asfáltico inclinado o plano
Techo de hormigón tipo cementación.
Más categorías…
1. Para techos de metal, mida el tamaño del techo. El sistema está diseñado en función de los detalles del tamaño del techo existente, como se muestra a continuación.
2. El equipo de ingenieros de Topfencesolar buscará la mejor solución para los techos en consecuencia.

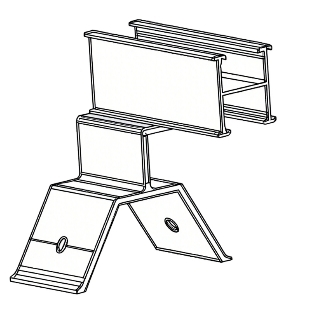

a. El techo de metal elige abrazaderas de techo con sistema optimizado de rieles en H, instalación fácil y rápida.

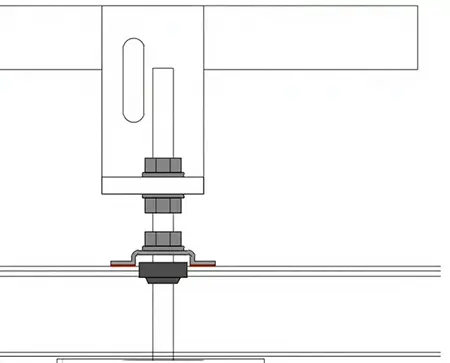

b. Pies en L con sistema de pernos para el techo de chapa ondulada.

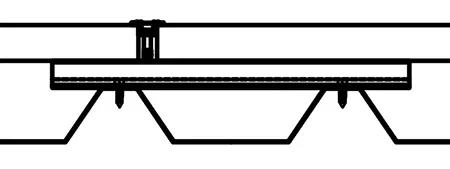

do. El sistema Mini Rail optimizó la estructura para reducir el peso de carga.

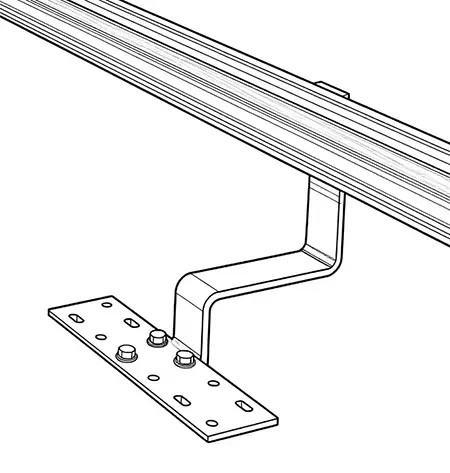

d. Techos de teja, podemos elegir mediante gancho de techo/pernos de dos cabezas + sistema de rieles.

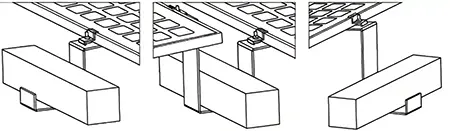

mi. Los techos planos utilizan principalmente un sistema de lastre o un diseño de trípode.

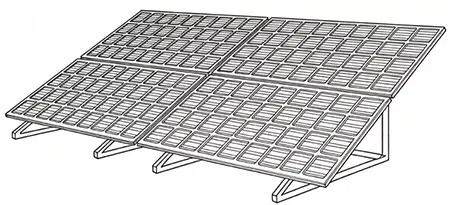

F. La estructura del trípode podría cumplir con diferentes ángulos y una alta personalización para una mejor generación de energía solar en techos planos o inclinados.
Más soluciones por favorcontáctanos, le daremos soluciones respecto a su techo.
Factores de diseño de la estructura de montaje en techo:
Carga de diseño
|
Elementos |
Parámetro (a continuación, ejemplo de información) |
|
Dimensión del panel |
2278*1134*30 |
|
Peso del panel |
30kg |
|
Orientación del panel |
Vertical u horizontal |
|
Cantidad de paneles/por juego |
1 × 2 = 2 piezas |
|
Ángulo de inclinación |
11° |
|
Velocidad del viento regional |
72 m/s (velocidad de ráfaga de 3 s) |
|
Cargas de nieve en el suelo |
0 Kpa |
|
Categoría de terreno |
3 |
|
Altura máxima |
10 metros |
|
Sitio de instalación |
Azotea |
|
Regiones |
C |
|
Estándar de diseño |
AS/NZS 1170 (ejemplo) |
|

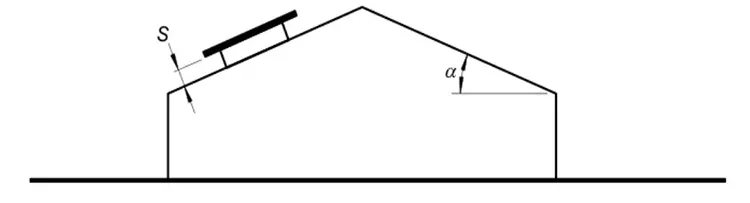

Si α= 11° |
|
|
|
Cuando, |
θ = °,positivo |
= 0,600 |
|
Cuando, |
θ = 0°,negativo |
= -1.400 |

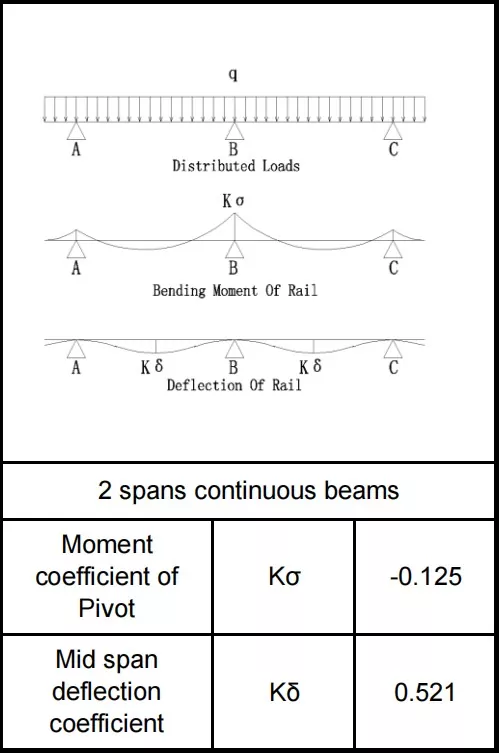

Cálculo de tensión de la estructura

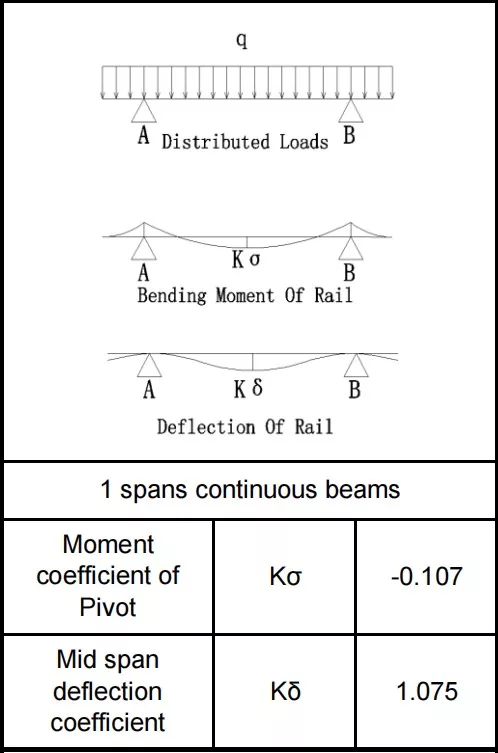

Croquis del ancho de carga de un solo carril
Luz L=1.050m
Voladizo Ls=0,200m
Cantidad de tramos n=2
Ángulo de inclinación θ=11°
Ancho de carriles cargados B=0,759m
Combinaciones de carga
|
Combinaciones de carga de riel |
|||
|
|
X Asix -Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Carga |
Carga fija-G |
17.49 |
89.97 |
|
Carga de viento hacia abajo-W1 |
0 |
718.39 |
|
|
Carga de viento ascendente-W2 |
0 |
-1676.24 |
|
|
Carga de nieve-S |
0.00 |
0.00 |
|
|
Combinaciones de carga |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1,2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Un diseño seguro de la estructura del panel solar del techo de seguridad debe realizarse en situaciones de conteo seguras para respaldar el uso de la estructura a largo plazo.
La vida útil de nuestra estructura es ≥ 25 años.
La garantía es de 10 años.
- View as
Sistema de montaje de techo plano de lastre solar triangular
Como fabricante profesional, nos gustaría ofrecerle un sistema de montaje de techo plano con lastre triangular solar de alta calidad. El sistema de montaje en techo plano está diseñado para diversas instalaciones de paneles solares en techos planos con un diseño no penetrante. Topfencesolar diseñó este sistema asegurado por lastre que elimina la necesidad de penetración en el techo y elimina el riesgo de fugas de agua en el techo. Es la solución ideal para aplicaciones de techos planos comerciales e industriales, que está bien probada y es famosa en las regiones de Europa, América del Norte, MENA y APAC. .
Marca:valla superior
Material del producto:Al6005-T5
Función del producto:Instalación modelo lastre para tejado solar.
Vida útil:≥25 años
Sistema de montaje solar de techo plano de lastre
Como fabricante profesional, el sistema de montaje solar de techo plano de lastre de Topfencesolar, diseñado teniendo en cuenta la alta velocidad del viento y las fuertes nevadas, cumpliendo al mismo tiempo con las normas de construcción.
El equipo de Topfencesolar Engieneer está elaborando el sistema de lastre ideal en función de la estructura de su tejado, calculando con precisión la carga de la estructura. Ofrecemos estructuras de lastre reforzadas que simulan cargas de viento, cálculos de carga de nieve y carga muerta, así como para ofrecer una solución de seguridad completa para su techo plano.
Nombre de marca:valla superior
Material del producto:Aluminio
Función del producto:Sistema de soporte de lastre
Vida útil:≥25 años
El equipo de Topfencesolar Engieneer está elaborando el sistema de lastre ideal en función de la estructura de su tejado, calculando con precisión la carga de la estructura. Ofrecemos estructuras de lastre reforzadas que simulan cargas de viento, cálculos de carga de nieve y carga muerta, así como para ofrecer una solución de seguridad completa para su techo plano.
Nombre de marca:valla superior
Material del producto:Aluminio
Función del producto:Sistema de soporte de lastre
Vida útil:≥25 años
Sistema de kits de montaje solar de techo plano
Xiamen Topfencesolar es uno de los principales fabricantes de productos de montaje solar en China. Suministramos sistemas de kits de montaje solar para techos planos de alta calidad. Se pueden proporcionar diseño profesional y servicio OEM de acuerdo con las demandas de los clientes.
Nombre de marca:valla superior
Material del producto:Aluminio Al 6005-T5/ T6, Acero galvanizado en caliente
Función del producto:Montaje solar en techo metálico
Vida útil:≥25 años
Sistema de montaje de lastre solar
Como fabricante profesional, el sistema de montaje de balasto solar no penetrante producido por Topfencesolar proporciona una solución estable y sin perforación para la instalación de paneles solares en tejados. Se trata de bloques de hormigón con base ponderada, como losas de hormigón o bandejas de lastre, para asegurar los paneles solares. No es necesario utilizar pernos de anclaje de expansión para penetrar los techos de concreto. La solución simplificada mantiene la integridad del techo, reduce el tiempo de instalación y elimina el riesgo de fugas de agua. Instalación barata, fácil y rápida para paneles solares.
Nombre de marca:valla superior
Material del producto:Acero Q235 galvanizado en caliente
Función del producto:Montaje solar en techo metálico
Orientación del módulo:Paisaje o vertical
Nombre de marca:valla superior
Material del producto:Acero Q235 galvanizado en caliente
Función del producto:Montaje solar en techo metálico
Orientación del módulo:Paisaje o vertical
Sistema de montaje de gancho para techo de tejas
El sistema de montaje de ganchos para techos de tejas de la marca Topfencesolar, producido en China, es una solución de instalación fácil y rápida para soportar paneles solares en techos de tejas inclinados mediante ganchos montados en los techos de tejas y rieles de aluminio con abrazaderas. No es necesario realizar soldaduras en el lugar ni dañar la estructura del techo.
Nombre de marca:valla superior
Material del producto:acero SUS304
Función del producto:Techos de tejas residenciales, comerciales o industriales.
Vida útil:20 años
Nombre de marca:valla superior
Material del producto:acero SUS304
Función del producto:Techos de tejas residenciales, comerciales o industriales.
Vida útil:20 años
Montaje solar para techo de tejas
Como fabricante profesional, Topfencesolar se ha especializado en I+D y fabricación de sistemas de montaje solar para techos de tejas. Material de aluminio avanzado de peso ligero, resistente a la corrosión y de fácil instalación. Los ganchos de aluminio podrían mantener el techo de tejas (wanzheng) y la seguridad. Este mercado de aplicaciones cubre Europa como Alemania, España, Italia, Países Bajos, etc. y países asiáticos como Indoensia, Tailandia, Vietnam, etc.
Marca del producto:valla superior
Material del producto:Aluminio de alta calidad
Función del producto:El gancho de techo monta rieles y soporta paneles solares.
Vida útil:≥25 años
Marca del producto:valla superior
Material del producto:Aluminio de alta calidad
Función del producto:El gancho de techo monta rieles y soporta paneles solares.
Vida útil:≥25 años
Como fabricante y proveedor Soportes de techo para paneles solares confiable en China, tenemos nuestra fábrica. Para obtener la lista de precios de productos personalizados, contáctenos.
