Sistema de montaje de gancho para techo de tejas

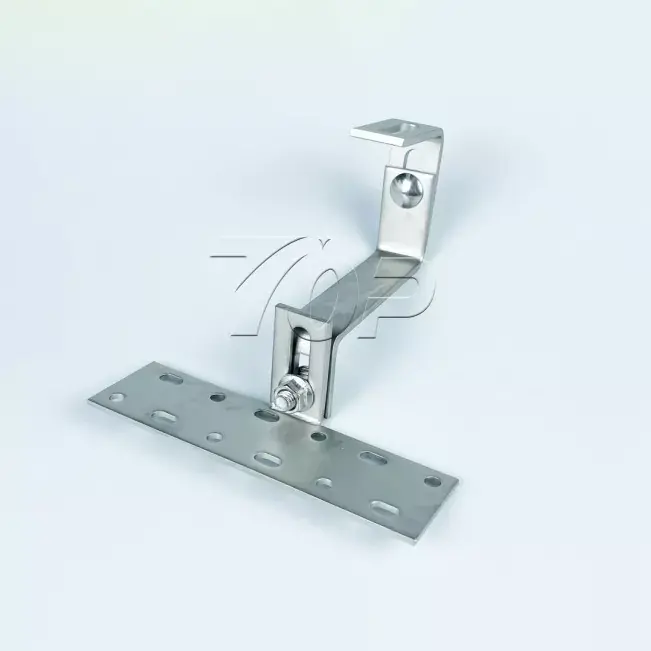

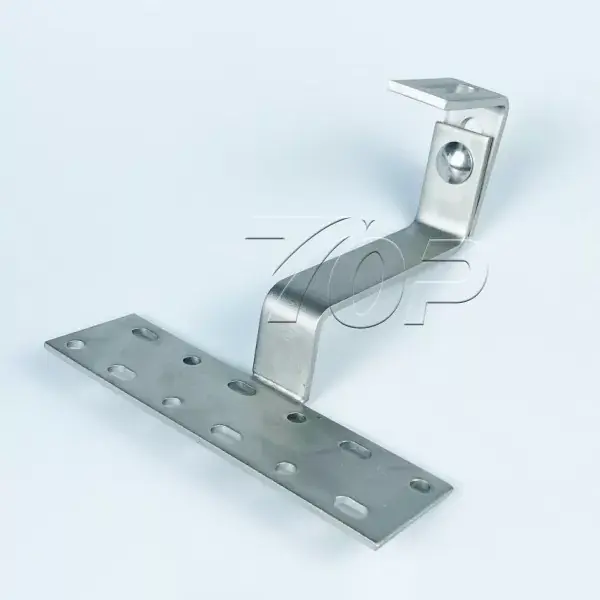

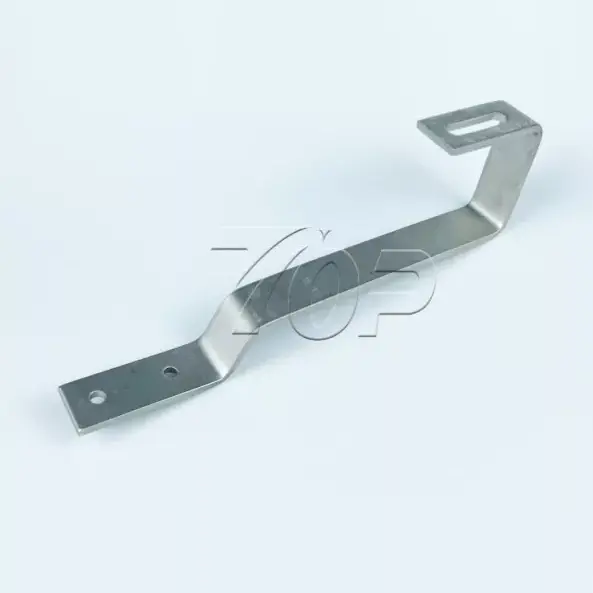

¿Busca un fabricante y proveedor confiable en China? ¡No busques más! Topfencesolar es una fábrica líder que ofrece sistemas de montaje de ganchos para techos de tejas de alta calidad. Diseño de estructura de gancho de techo Topfencesolar, número de pieza: TF-AHK-H12 es un diseño ajustable en dos alturas, acero inoxidable con un espesor de 5 mm y una longitud de 120 a 150 mm.

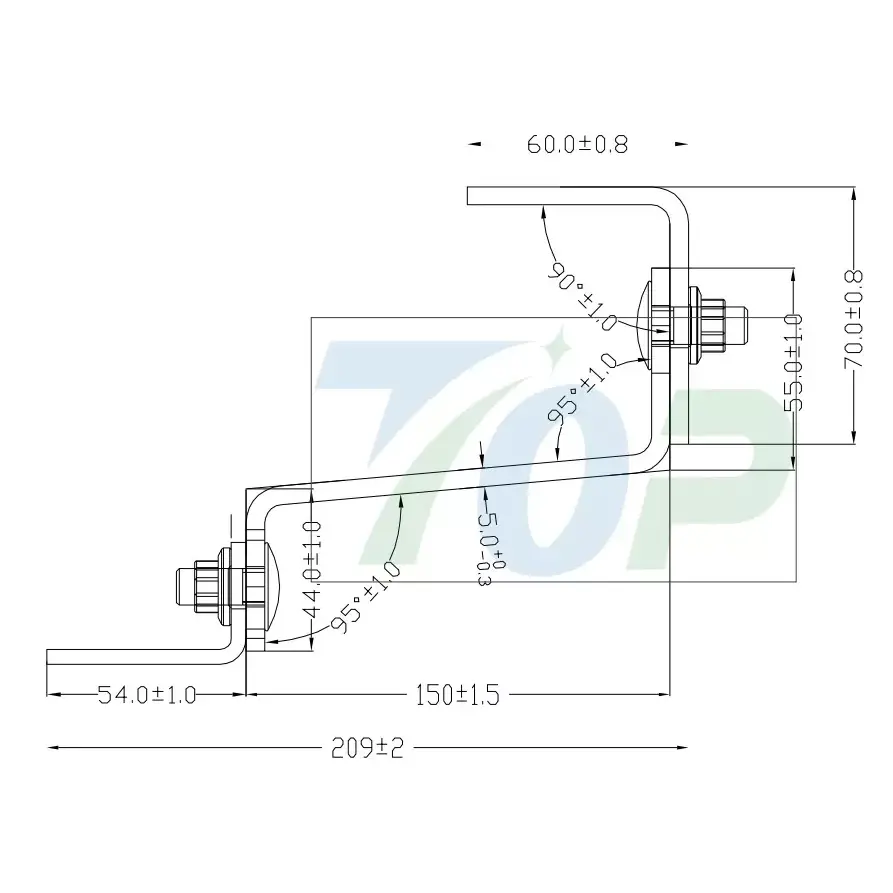

Requisitos técnicos:

1. Las pasadas de soldadura son uniformemente densas, con una superficie hermosa, sin socavaduras, grietas ni sopladuras, etc.

2. Las secciones son planas sin bordes afilados, esquinas afiladas o rebabas, etc.

3. La tolerancia no identificada se implementa según el grado M (GB/T 1804-2000).

4.No hay marca para un ángulo recto.

5.El tratamiento de superficie se realiza según los requisitos del cliente.

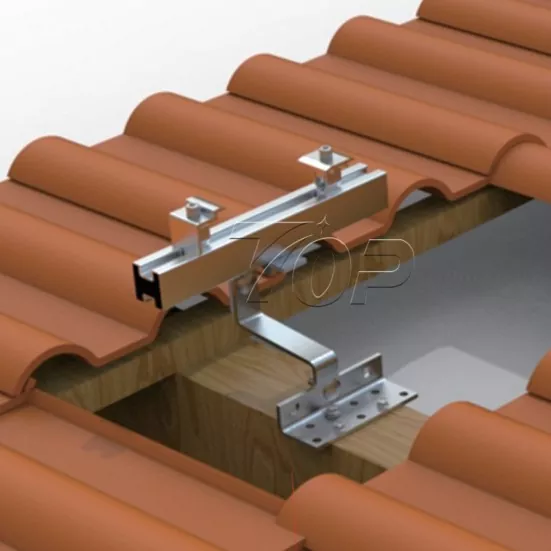

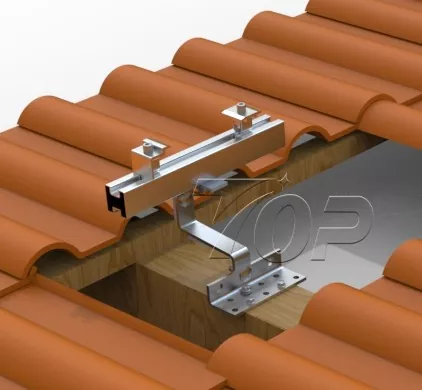

A diferencia del montaje tradicional en el suelo, la solución de montaje en el tejado aumenta efectivamente la tasa de utilización de la energía solar. El sistema de montaje de ganchos para techos de tejas de Topfencesolar se utiliza popularmente en estaciones de energía solar residenciales y comerciales. La solución utiliza una forma especial de gancho diseñada en base al techo de tejas, instalándolo en la viga de madera del techo, la forma de flexión del cuerpo del gancho es 100% sin contacto en el techo sin dañar las tejas. Y este diseño podría mantener el techo original de forma segura sin penetración en el techo y reducir el riesgo mínimo de fugas de agua.

Material:

Los diseños del sistema de montaje de ganchos para techos de tejas Topfencesolar están compuestos principalmente de acero inoxidable, mantenemos la alta calidad y el uso duradero a largo plazo con más de 25 años de servicio. El material es acero inoxidable SUS304. Y un sistema que combina el uso de rieles de aluminio Al6005-T5 para soportar firmemente los paneles solares en el techo.

El tratamiento superficial del riel para este gancho: Aluminio con tratamiento superficial anodizado ≥15μm.

Rendimiento: mantener las estructuras de aluminio con una excelente resistencia a la corrosión en diferentes aplicaciones religiosas e incluso en entornos climáticos complicados.

Certificados: El gancho Topfencesolar cumple con SGS/CE/TUV y la calidad de producción cumple con el estándar SGS.

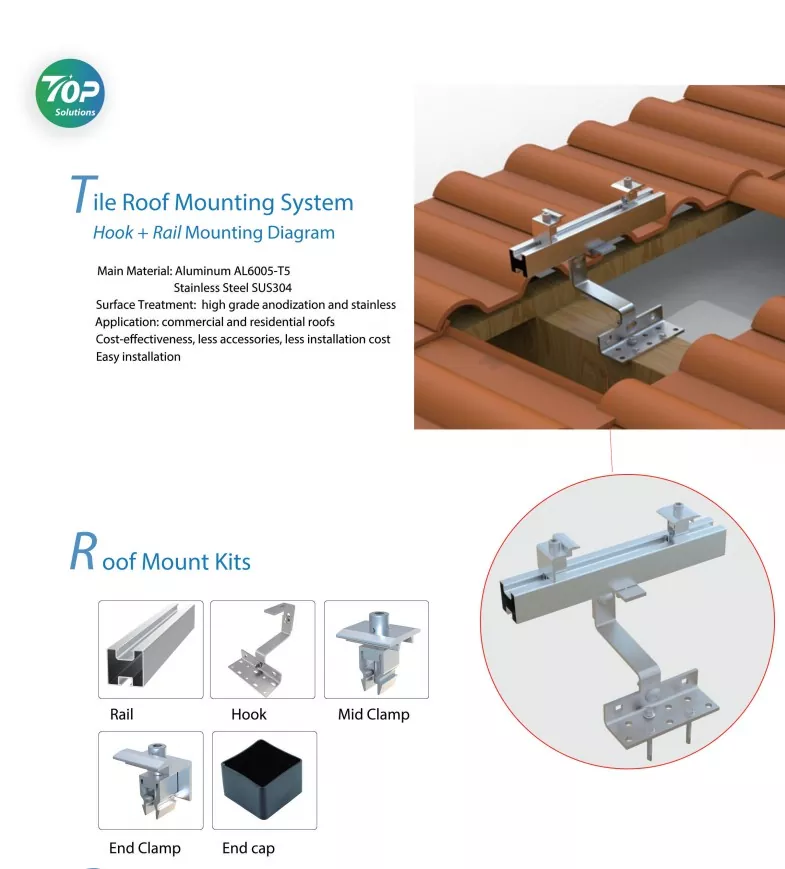

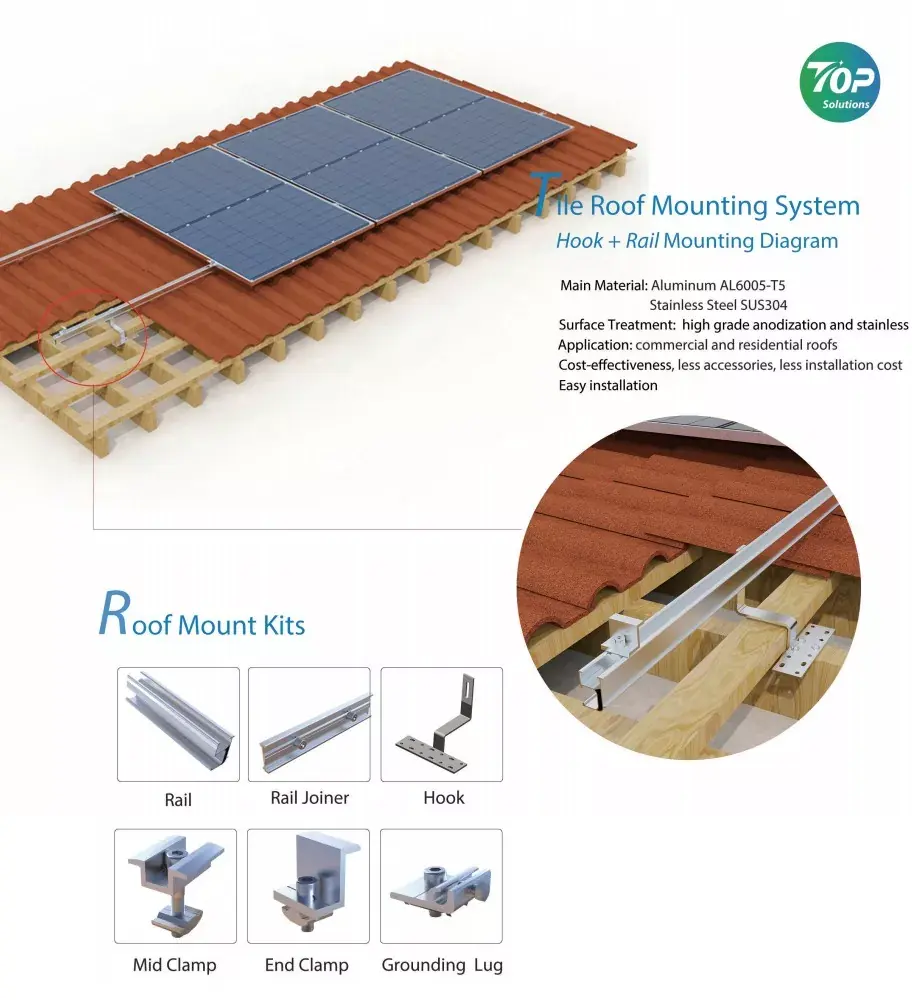

Componentes de los ganchos para tejados:

Intermitente: goma

Brazo de gancho: acero SUS304

Sujetadores: tornillos/pasador autorroscante

Abrazaderas de riel: Abrazadera media/abrazadera final

Beneficios:

Los beneficios de esta rápida instalación de ganchos de techo Topfencesolar es que se instala rápidamente con el menor costo y realiza cambios mínimos en la estructura original del techo. Por lo tanto, este sistema de montaje con gancho tiene un gran atractivo estético para integrarse con el techo.

También tenemos opciones de color negro que también son famosas en el mercado europeo.

La aplicación se adapta al sistema de montaje de paneles solares en techos de tejas. El modelo detallado incluye soportes de montaje para ganchos de techo de tejas solares + montaje de rieles de aluminio.

Pasos de instalación:

Primer paso: La estructura completa del sistema en el techo de tejas utiliza tornillos o pernos para sujetar el gancho del riel a la viga de madera del techo.

Segundo paso: Montar los rieles de aluminio Topfencesolar en los ganchos y conectar los diferentes rieles con conectores de riel.

Tercer paso: Una vez que todos los ganchos del techo estén listos y los rieles de aluminio fijados, prepárese para montar los paneles solares. Antes de montar los paneles fotovoltaicos, confirme el diseño del conjunto de paneles con el equipo de ingenieros de Topfencesolar para finalizar la instalación con orientación vertical o paisajística. Luego coloque los paneles fotovoltaicos en 1 fila con 4 a 14 o más paneles por juego, o dos paneles en una fila, 4 a 20 unidades de paneles solares en una columna sobre los rieles. La cantidad de paneles de fila y columna depende del tamaño del techo y del lado que da al sol. Acerca de los detalles profesionales sobre cómo diseñar el diseño del panel solar en su techo y qué capacidad de energía podría instalar su techo en el techo, puede consultarlo con el equipo de ingenieros de energía de TOPrfence.

Cuartos pasos: Conectar los paneles solares en los rieles de aluminio con Topfencesolar Mid-clmaps y terminar con los End-clmaps para proteger estos paneles solares en los techos de tejas.

Los factores influyen en el diseño de la estructura y el montaje del panel solar:

1. El tamaño del techo: decide la capacidad de energía y el tamaño que podría instalar en su edificio.

2. El tipo de techo: los diferentes tipos de techo tienen diferentes soluciones de montaje. Elegir ganchos con rieles para techos de tejas inclinados es una de las mejores soluciones, menor costo, alta resistencia del soporte del panel solar y estructura liviana, buena para la seguridad de carga del peso del techo. Pero al igual que el techo de metal o el techo de concreto, es necesario elegir patas en L + estructura de rieles o sistemas de lastre, etc. Consulte con el equipo de ingenieros de Topfencesolar.

3. Dimensión de los paneles solares y capacidad de potencia de cada panel. Está relacionado con la carga de peso de la estructura.

4. La velocidad del viento. La estructura del sistema de montaje de ganchos para techos de tejas debe estar lo suficientemente reforzada para soportar el viento de 2 m/s a 70 m/s (la velocidad promedio del viento se cuenta en 3 segundos estándar).

5. El material de la estructura: actualmente el acero y el aluminio son los más utilizados y famosos en las estructuras de montaje, para la estructura del techo se debe elegir el material liviano, por lo que acudir a Almuminun es la mejor opción. De Topfencesolar, el Aluminio solar Al6005-T5 es de mayor calidad que el mercado.

Ventajas

1. Los ganchos de techo de tejas inclinadas diseñados por Topfencesolar para sistema de montaje solar tienen un diseño de fácil montaje, menos soportes y una instalación rápida.

2.Nuestros kits de ganchos para techo tienen un proceso de anodizado de alta calidad y un tratamiento de superficie de acero inoxidable. Apoyando el uso a largo plazo.

3. Los diseños optimizados con menos accesorios tienen un costo menor. En los sitios solo se necesitan menos trabajos de instalación para reducir el costo de instalación.

4.Topfencesolar tiene una serie de diferentes tipos de opciones de ganchos y soporte ajustable para satisfacer varios techos de tejas y cubrir los mercados de Alemania, Polonia, Austria, España o Japón, Indonesia, etc.

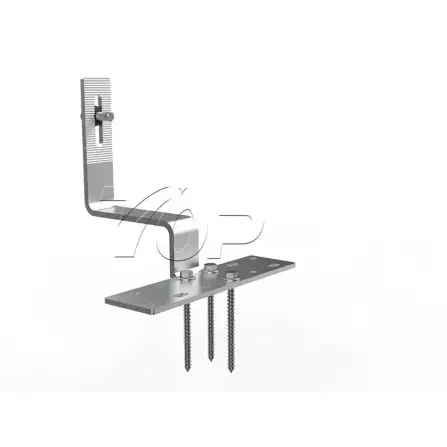

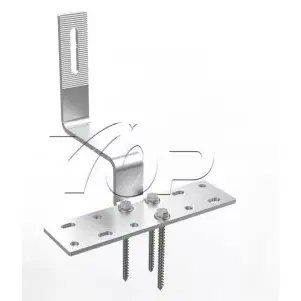

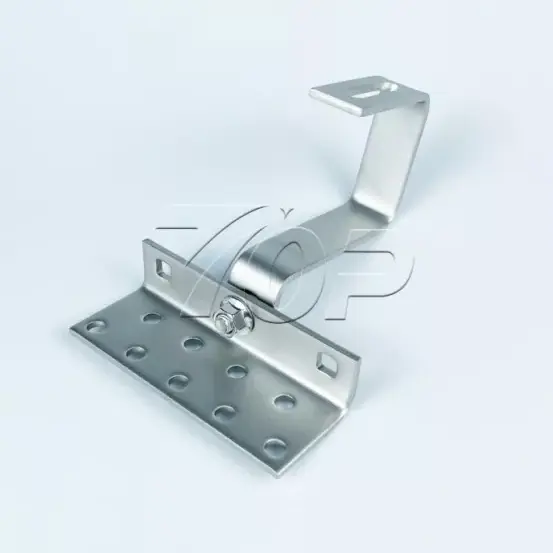

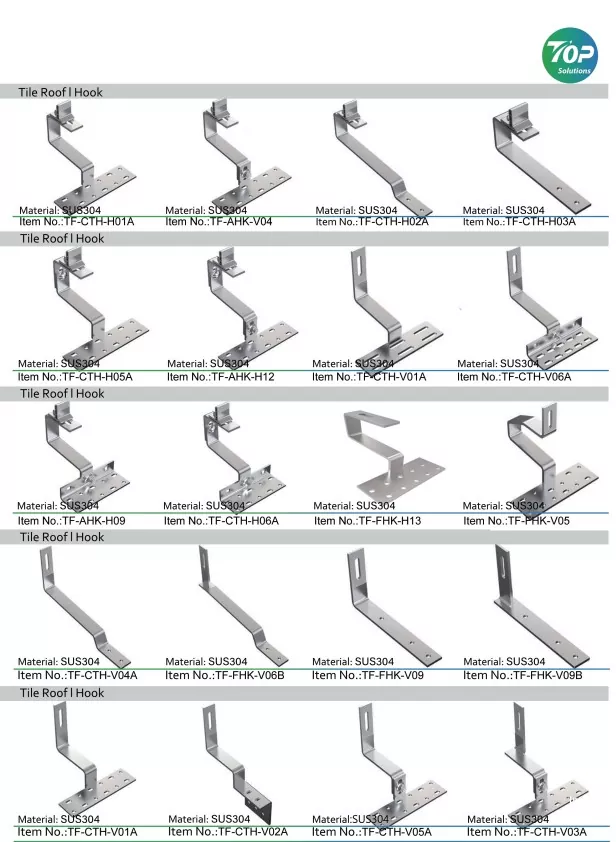

Más opciones de diferentes formas y tipos de ganchos:
