Rieles de montaje de paneles solares de aluminio

Los rieles de montaje de paneles solares de aluminio TF-RL-B48 están diseñados para tejados. Generalmente se utilizan para instalaciones donde existe un requisito de alta resistencia de la estructura. Los diseños del perfil del riel son más fuertes y gruesos que los rieles de techo comunes en el mercado, y podrían aplicarse en algunos proyectos con una velocidad de viento fuerte máxima de 60 m/s.

FICHA DE DATOS

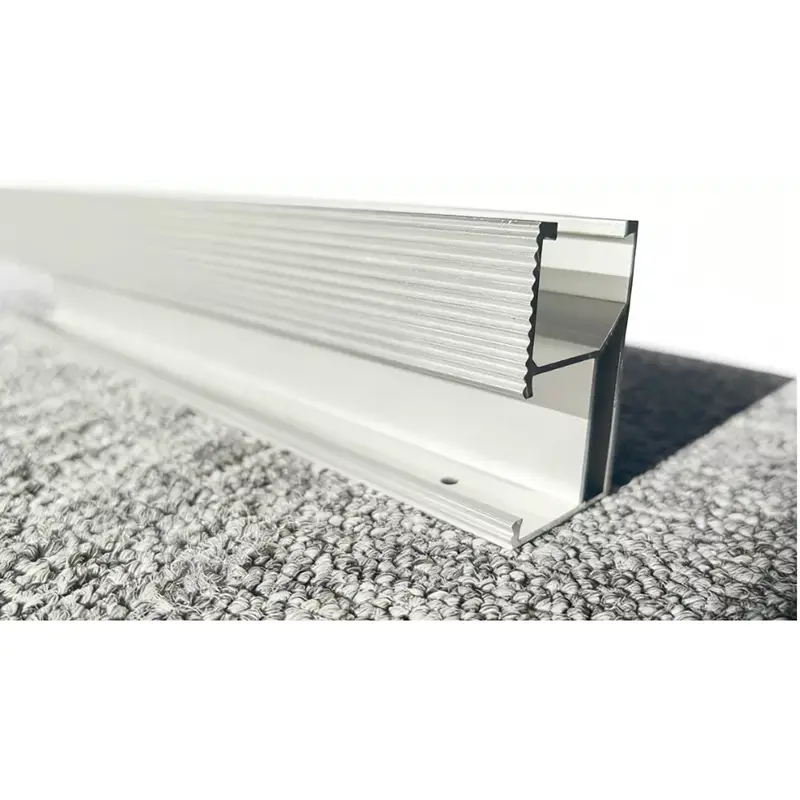

Los rieles fotovoltaicos TF-RL-B48 fueron populares debido a su diseño especial, diseñado con una ranura en la parte posterior del perfil, por lo que el conector del riel se puede instalar en la parte posterior del riel, lo que no afectará la instalación de las patas en L o el gancho para techo de tejas.

De esta manera, el equipo de instalación no necesita preocuparse por el problema de la interferencia, ahorrando tiempo de instalación.

El espesor de la capa anodizada de nuestros rieles de montaje de paneles solares de aluminio es de más de 10 μm, con buena apariencia y fuerte resistencia a la corrosión. Lo que los hace adecuados para uso en exteriores en diversos climas. (También se pueden personalizar diferentes requisitos para la capa de anodizado)

El peso de los rieles de montaje solar de aluminio es liviano, fácil de manejar e instalar, lo que ahorrará costos de mano de obra y permitirá una instalación flexible.

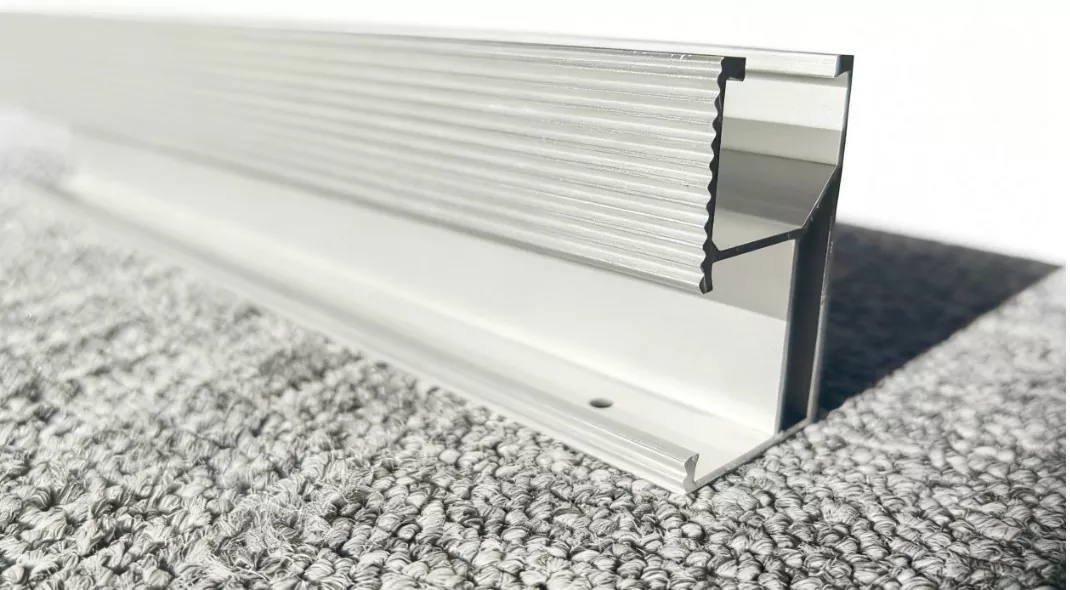

La parte frontal del riel del techo tiene rayas, que pueden aumentar la estabilidad de los accesorios del gancho de techo o las patas en L para combinar perfectamente con él.

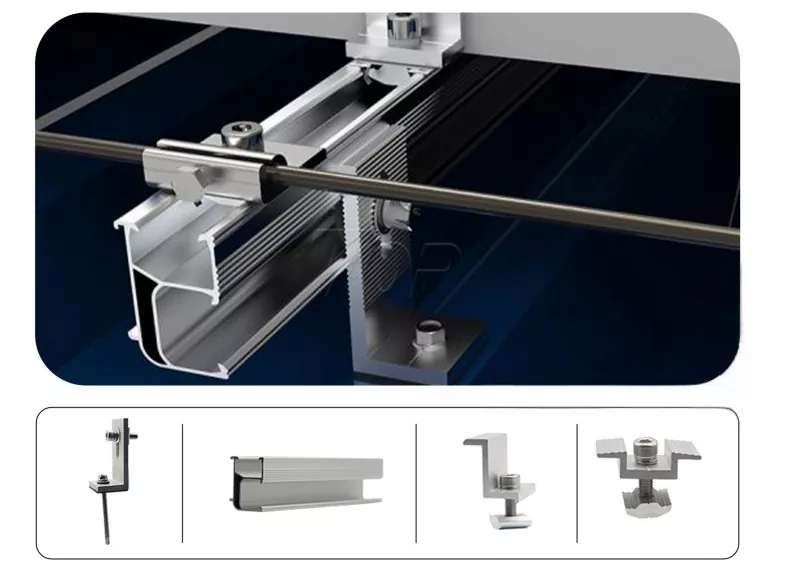

La estructura de montaje para techo metálico incluye: pie en L, riel solar, abrazadera final, abrazadera intermedia, etc.

Hay colores plateado y negro disponibles y la longitud se puede personalizar según la solicitud del proyecto.

La cantidad de cada artículo se puede ajustar según los requisitos.

¿Cuáles son los kits de montaje completos de este sistema de estantería solar?

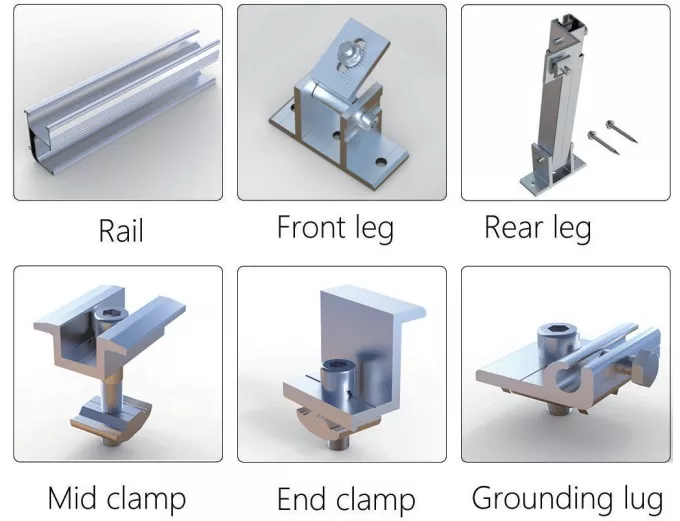

Todos los kits contienen principalmente rieles, pata delantera, pata trasera y abrazaderas como abrazadera intermedia, abrazadera final y terminal de conexión a tierra, etc.

¿Cómo instalar rieles en la azotea?

1. Mida el tamaño del techo para verificar la cantidad de rieles de montaje de paneles solares de aluminio.

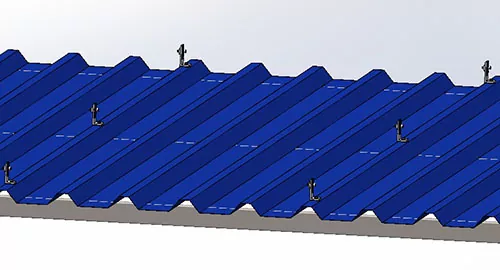

2. Instale la base de soporte del riel. Por ejemplo, debajo del tipo de solución Pies L, monte los kits de pies L primero en el techo posicional.

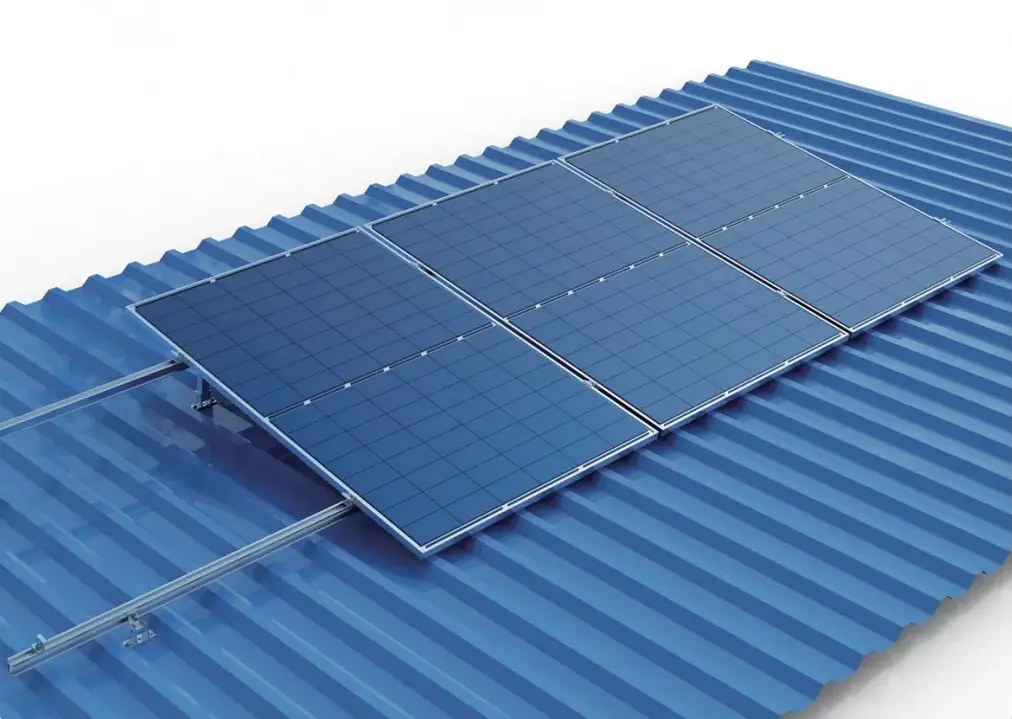

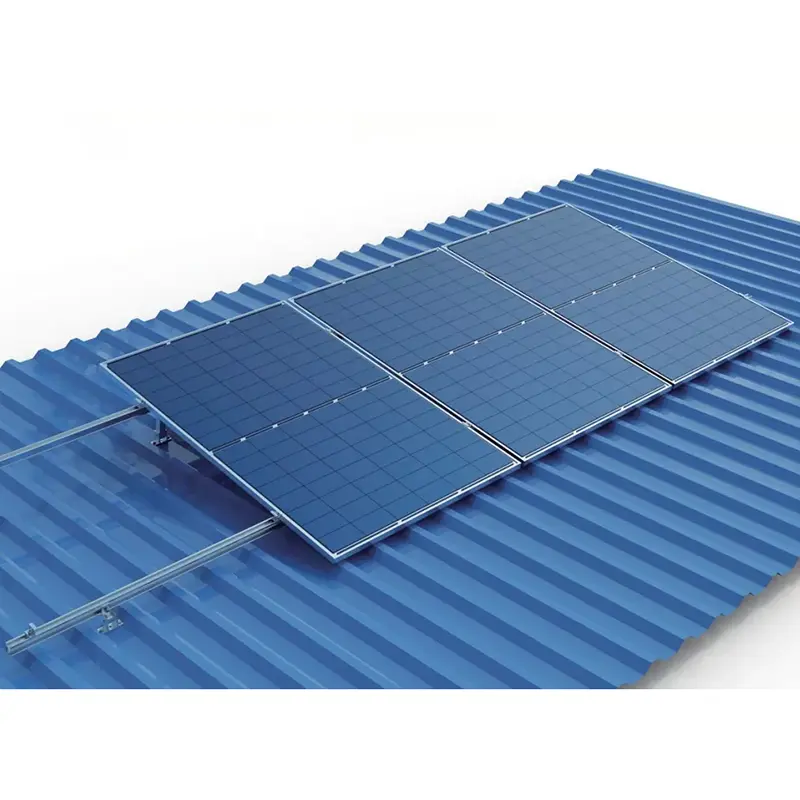

3. Deslice los rieles entre los pies en L de la misma línea, fijándolos con el perno con ranura en T en los pies en L. Los rieles se conectarán mediante conectores de riel como se muestra a continuación.

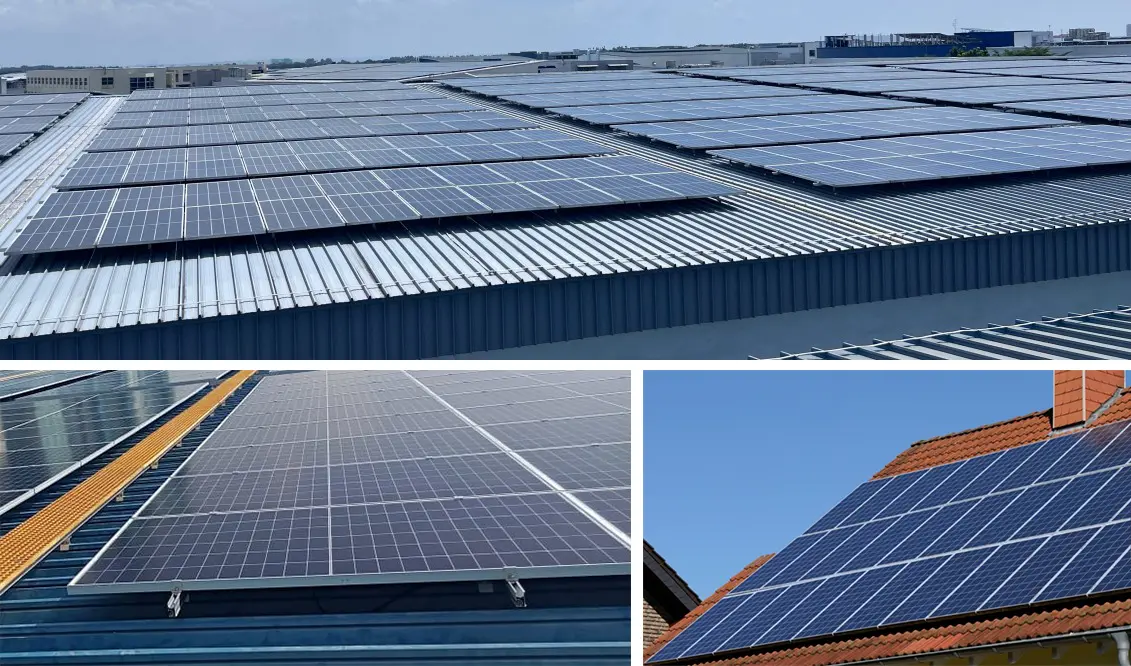

Caso de proyecto
