Bandeja de cables de aluminio

Para encontrar un fabricante profesional de bandejas portacables de aluminio, o si desea iniciar un nuevo proyecto solar con soluciones integrales, puede contactar con Topfencesolar y dejarnos convertirnos en su socio a largo plazo.

La gestión de cables suele ser fundamental para la longevidad del sistema. Los cables solares transportan corriente continua de alto voltaje y están expuestos a condiciones climáticas extremas durante décadas.

Dejar cables en la superficie del techo es un peligro para la seguridad. La bandeja de cables solares de aluminio de la marca Topfencesolar ofrece una vía dedicada para el cableado de cables solares.

Protección Física:La bandeja evita daños causados ​​por los bordes afilados del techo y mantiene el sistema solar funcionando de forma segura.

Disipación de calor:Bandejas portacables con diseño de orificios con buena ventilación para cables. Este diseño especial podría reducir eficazmente la resistencia y la acumulación de calor.

Diseñado para especificaciones de cables solares

Los cables solares fotovoltaicos son únicos, tienen doble aislamiento y son más gruesos. Requieren un sistema de soporte que respete su radio de curvatura y su peso.

Se refiere a los materiales de las bandejas portacables, el acero galvanizado que actúa como un disipador de calor pesado, el aluminio es el material más ideal para la energía solar.

Resistente a la corrosión: Crea naturalmente una capa protectora de óxido, perfecta para la exposición al aire libre.

Ligero: Reduce la carga estática en la estructura del techo.

No magnético: Minimiza la pérdida de energía debido a la inducción magnética en aplicaciones de alta corriente.

Tipos disponibles de bandeja de cables

Ofrecemos tres configuraciones distintas para adaptarse a su entorno de instalación específico:

1. Bandeja de cables tipo escalera

Bueno para tramos largos y cables de alimentación pesados.

Característica: Los peldaños abiertos proporcionan el máximo flujo de aire para enfriar cables de alto amperaje.

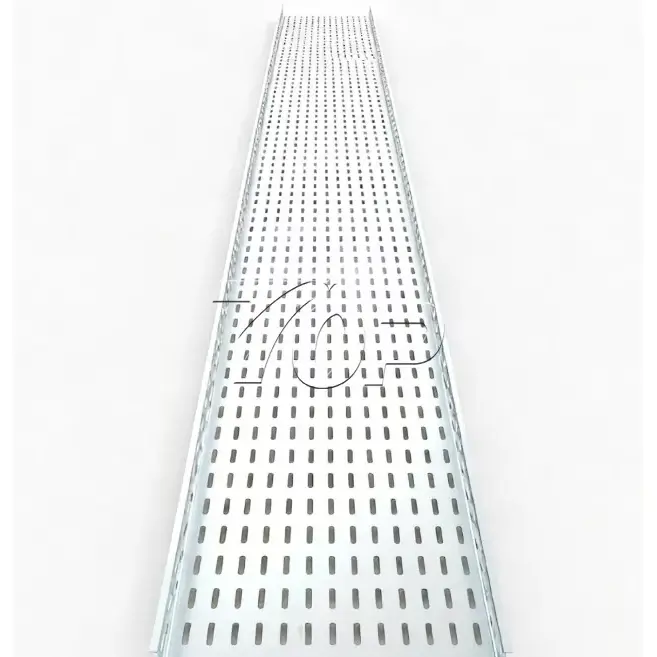

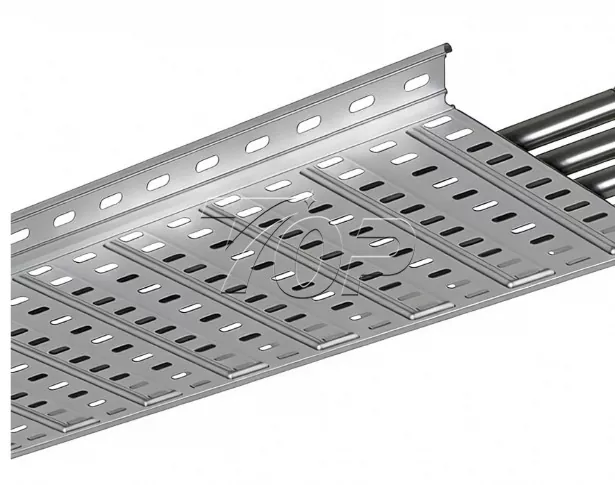

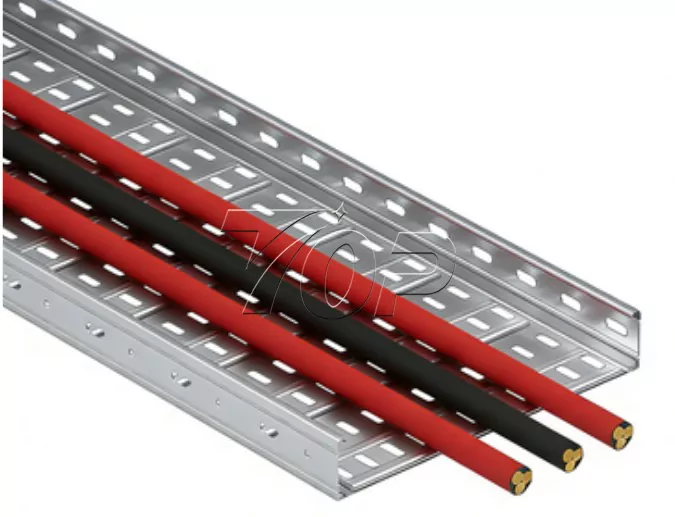

2. Bandeja de cables perforada

Aplicación: Tejados comerciales que requieren protección inferior.

Ventaja: Sus ranuras inferiores ventiladas permiten el drenaje del agua y al mismo tiempo protegen los cables de superficies irregulares del techo.

3. Bandeja de cables de malla de alambre

Especialmente diseñado para rutas complejas con múltiples giros y caídas.

Característica: Altamente flexible; Se puede cortar y doblar en el sitio para sortear obstáculos fácilmente.

¿Cómo funcionan las bandejas de cables?

En lugar de tender cables sobre la superficie del techo, la bandeja cubre la distancia entre los puntos de montaje.

Transfiere el peso de los cables a la estructura de estanterías o a los anclajes del techo, manteniendo los cables elevados. Esto evita que los cables queden en charcos de agua durante las tormentas y los mantiene organizados para que los equipos de mantenimiento puedan rastrear un circuito fácilmente más adelante.

¿Cómo instalar bandejas de cables?

La instalación es sencilla, fácil y rápida con los precisos diseños de Topfencesolar. Este es el flujo de trabajo general para un sistema de aluminio para tejado:

Paso 1:Mapear la ruta. No empieces simplemente a perforar. Planifique el camino desde el conjunto hasta el inversor. ¡Evita dar sombra a los paneles con la propia bandeja!

Paso 2:Instale los soportes. Necesitas elevar la bandeja del techo. Coloque sus pies de montaje o conecte la bandeja directamente a los rieles solares.

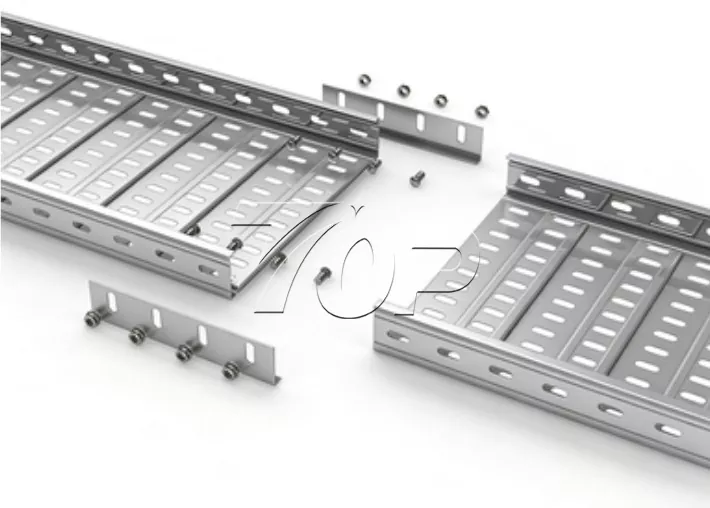

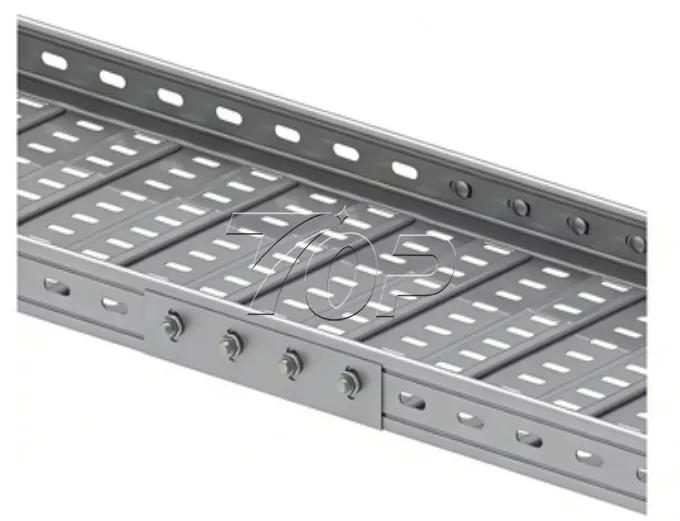

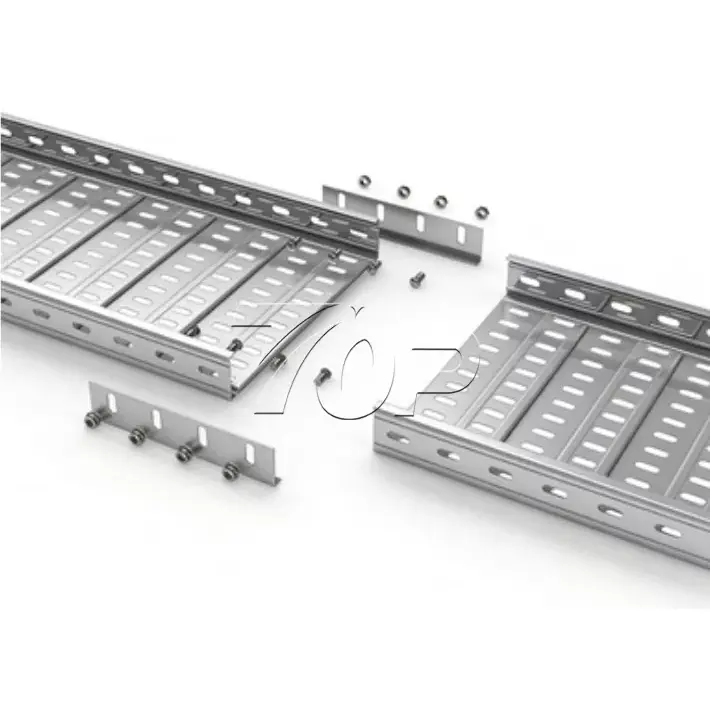

Paso 3:Conecte las secciones. Utilice placas de empalme para unir dos tramos de bandeja. Deje un pequeño espacio entre las secciones para la expansión térmica. Porque el aluminio se expande cuando se calienta; Si los atornilla demasiado sin dejar espacio, la bandeja puede deformarse.

Paso 4:Coloque el cable. Coloque los cables en la bandeja. No los aprietes demasiado. Utilice bridas para cables con clasificación UV o abrazaderas para cables de aluminio para asegurarlos cada pocos pies.

Paso 5:Toma de tierra. Como la bandeja es de metal, debe estar conectada a tierra. Utilice puentes de unión entre las placas de empalme para garantizar la continuidad eléctrica.
