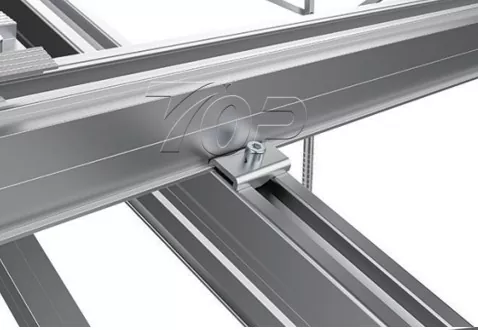

Abrazadera de riel de montaje de panel solar de aluminio
Como fabricante y proveedor en China, la abrazadera de riel de montaje de panel solar de aluminio Topfencesolar está especialmente diseñada para combinar y fijar rieles de montaje de estructura de planta de energía solar en tierra. La característica de aluminio es buena para doblar y dar forma a la abrazadera para adaptarse a los distintos tamaños de rieles personalizados. Montándolo en la viga de la estructura para sujetar los rieles en una posición determinada. Xiamen Topfencesolar ofrece precios al por mayor y entrega rápida después de confirmar el pedido.
Nombre de marca:valla superior
Material del producto:SUS304
Función del producto:Montaje solar en suelo
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:SUS304
Función del producto:Montaje solar en suelo
Vida útil:≥25 años
Topfencesolar es una fábrica y fabricante confiable en China que se especializa en la producción de abrazaderas de riel de montaje de paneles solares de aluminio de alta calidad. Con una capacidad de producción estable y un estricto control de calidad, garantizamos un suministro constante para una cooperación a largo plazo. Contáctenos ahora para obtener precios de fábrica, opciones de personalización y muestras gratuitas.
La abrazadera de riel de montaje de paneles solares de aluminio Topfencesolar es un módulo de fijación universal en las estructuras del suelo. Es la mejor opción para la instalación fotovoltaica actual.

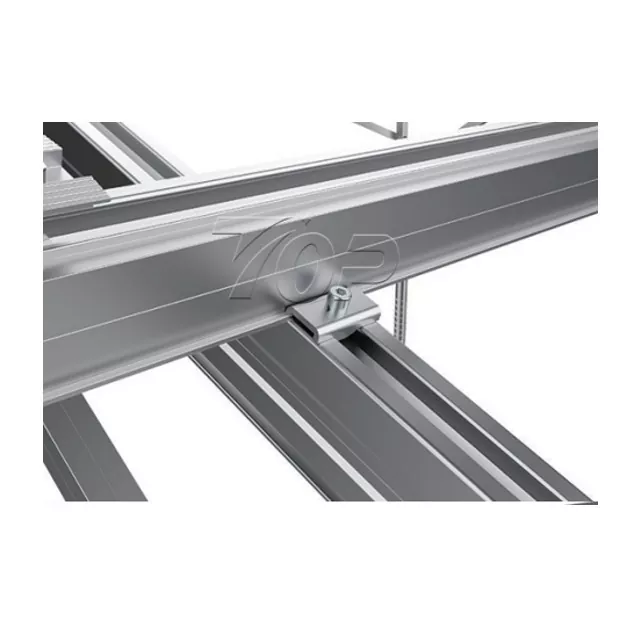

La altura de sus dos lados es diferente, el lado más corto se sujetará al costado del riel para fijarlo en la viga larga. Su uso principal es fijar el borde del conjunto de paneles solares. Presiona firmemente los módulos del panel presionando el marco del panel, mientras tanto evita que el borde del módulo fotovoltaico se incline hacia afuera o se mueva cuando se somete a fuerzas externas, garantizando así la integridad de todo el conjunto fotovoltaico.

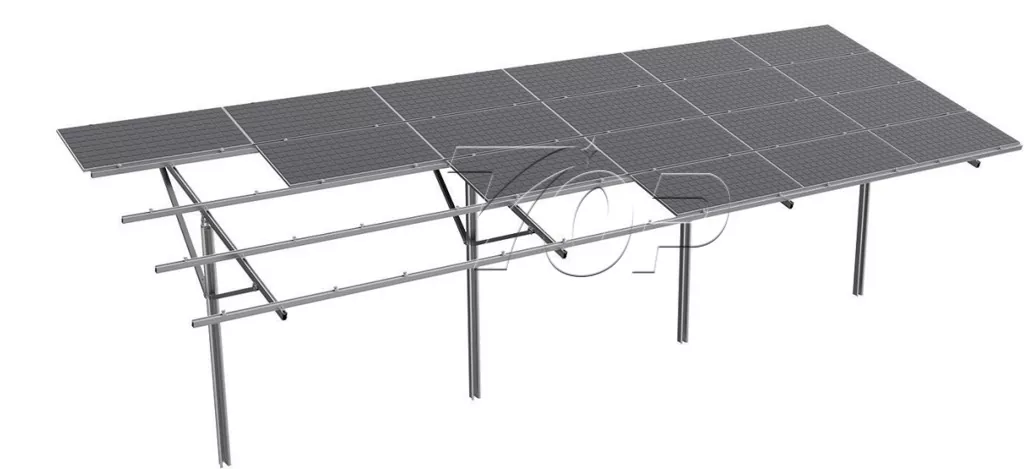

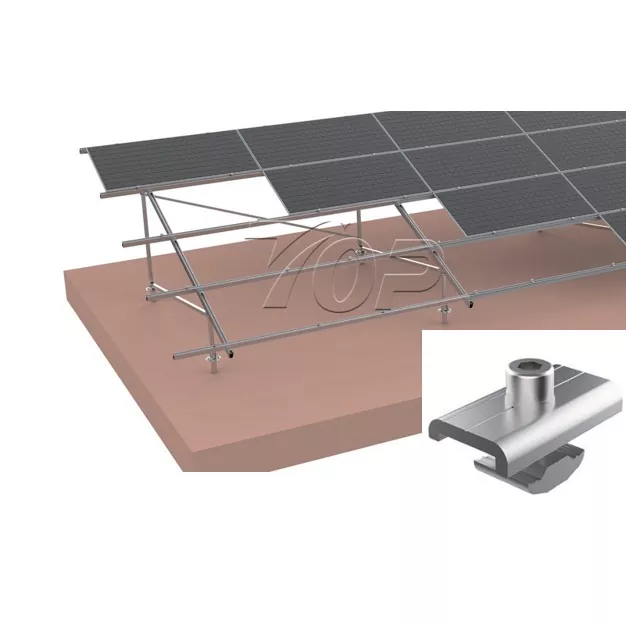

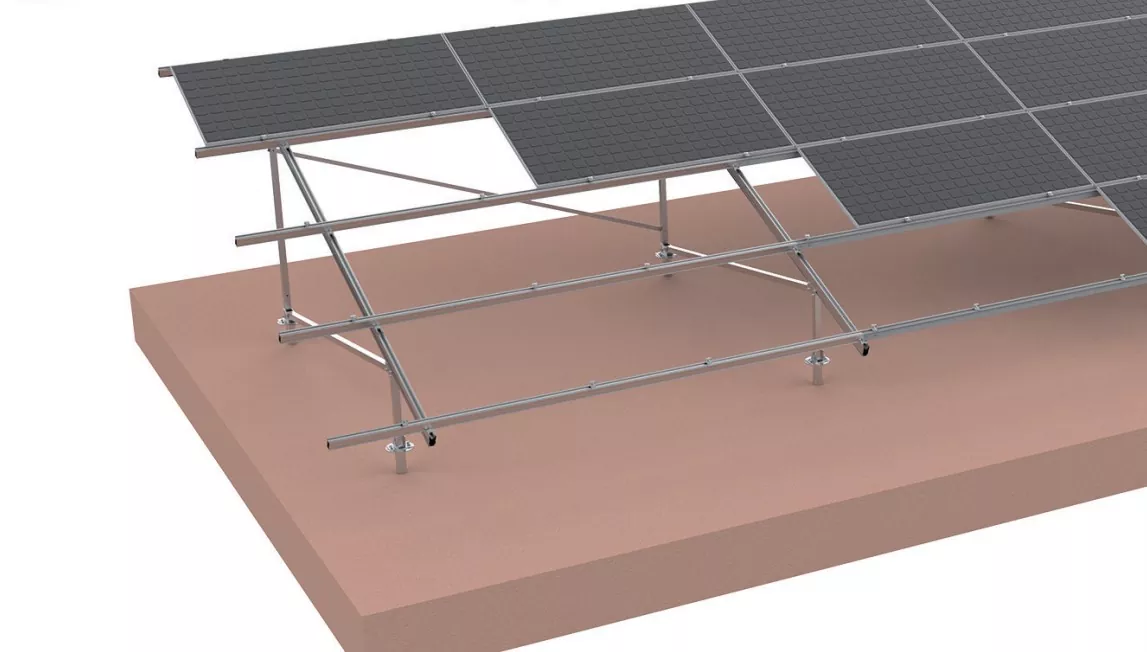

(Consulte el siguiente diagrama de la aplicación de las abrazaderas de fijación universales para módulos enmarcados).
El material es Al6005-T5: la aleación de aluminio tiene una densidad baja de aproximadamente 2,7 g/cm³ pero una alta resistencia. Tiene buena ductilidad y se puede fabricar con diferentes formas complejas. Los procesos como la extrusión y la fundición.
Especialmente después del procesamiento de anodización, la superficie de la abrazadera de fijación del riel de montaje solar es fácil de formar una película densa de óxido (Al₂O₃), que puede resistir la corrosión de la atmósfera, el agua de lluvia y los ácidos y bases débiles, lo que la hace adecuada para uso en exteriores a largo plazo.
|
|
|
|
|
|
|
Carril |
Haz |
Conector H grande |
Conector de riel |
Base de dos agujeros |
|
|
|
|
|
|
|
Conector H pequeño |
Base de un solo orificio |
Abrazadera de riel |
Abrazadera media |
Abrazadera final |
Modelo: premontado
Accesorio: Tornillo SUS304/Acero galvanizado
Longitud de la abrazadera de la abrazadera del riel de montaje del panel solar de aluminio: 40 mm (se puede personalizar)
Carga de viento: 60 m/s
Carga de nieve: 1.4KN/M2
Aplicación: Instalación de paneles solares fotovoltaicos terrestres
Orientación del módulo: adecuado tanto para horizontal como para vertical
Característica: Instalación rápida y rentable
¿Qué Topfencesolar ofrece mejor servicio?
Simulación de cálculo de carga: Topfencesolar ofrece cálculos de carga profesionales, como la carga de diseño basada en el recuento de carga muerta, cálculo de carga de viento y cálculos de carga de nieve. Esos son los factores importantes para mantener la estructura segura.
Para otros materiales como acero galvanizado en caliente y materiales de Zinc-Aluminio-Magnesio.
|
Galvanizado por inmersión en caliente (HDG) Espesor promedio del recubrimiento (mm) |
||
|
Acero galvanizado en caliente |
Área normal |
Área de estrés salino |
|
65 μm |
80 μm |
|
|
Acero recubierto de aleación de zinc, aluminio y magnesio por inmersión en caliente |
Peso del revestimiento de aleación de zinc, aluminio y magnesio por inmersión en caliente (g/mm²) (doble cara) |
|
|
Área normal |
Área de estrés salino |
|
|
275g |
350g |
|
Esta será una nueva tendencia para el montaje en suelo.
