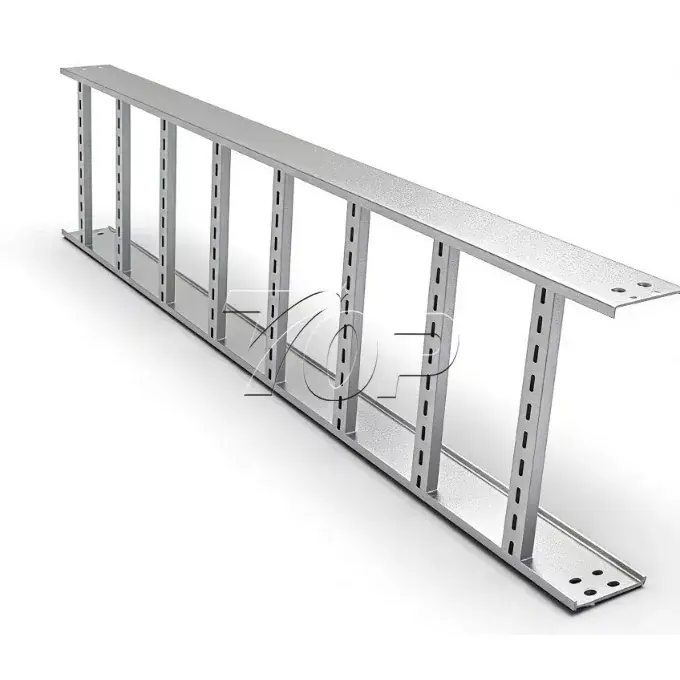

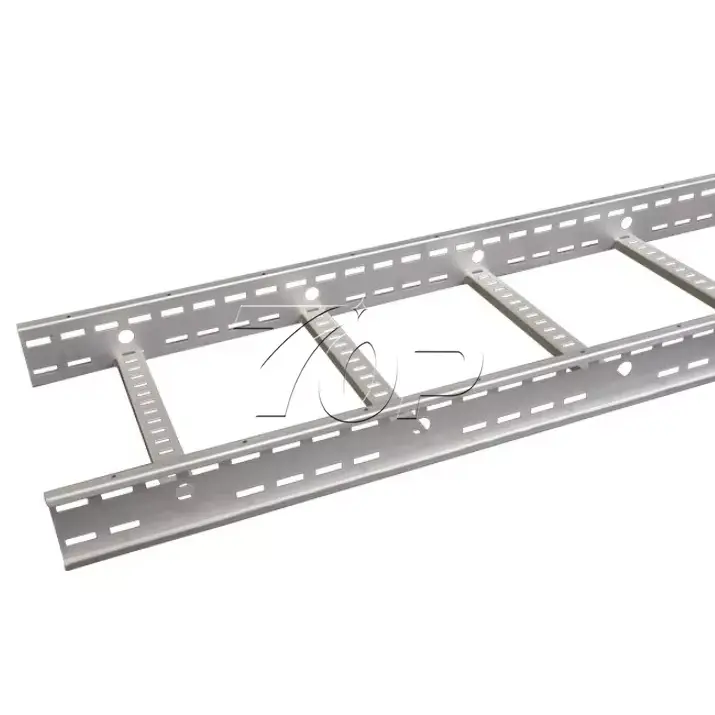

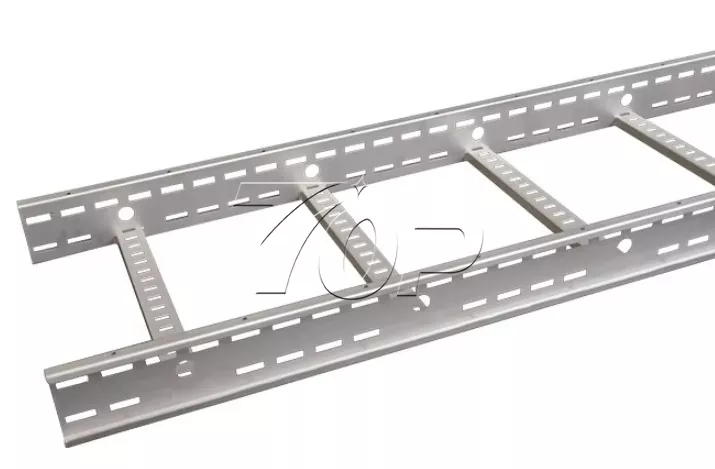

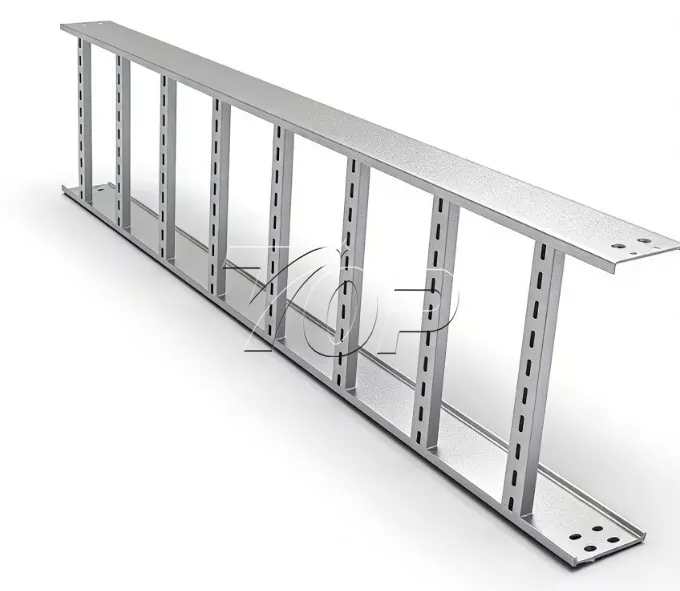

Bandeja de escalera
Diseñada para cables solares de CC, la bandeja de escalera fabricada por la fábrica Topfencesolar ofrece una combinación de rendimiento de resistencia y ventilación. Tiene una excelente función de distribución de calor para evitar la acumulación de calor de los cables y soportar ambientes hostiles en los tejados sin oxidarse.
Nombre de marca:valla superior
Material del producto:Aluminio AL 6005 -T5/T6, Acero HDG
Función del producto:Sistema de gestión de cables solares en la azotea.
Vida útil:≥25 años

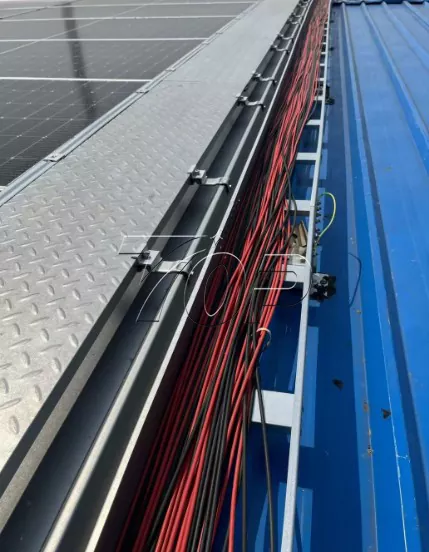

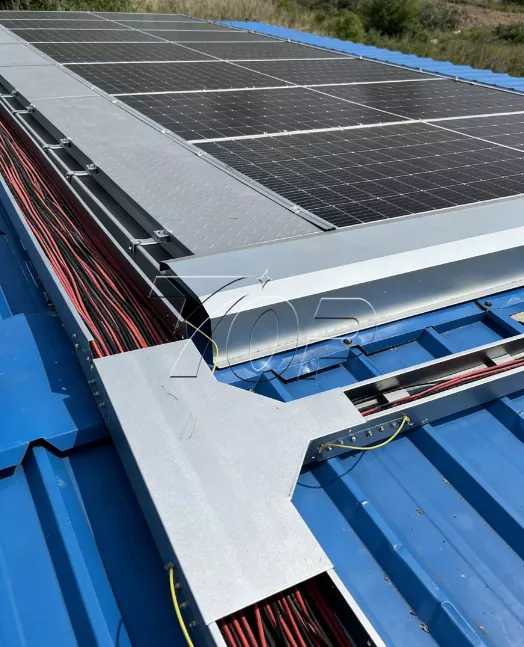

Los cables solares de CC van desde la caja combinadora al inversor. El cable está tendido en el tejado del sistema solar. Topfencesolar es un fabricante profesional de sistemas solares y la estructura de bandeja de escalera solar liviana diseñada por nosotros está especialmente diseñada para resolver el sistema de gestión de cables. (el peso y, más importante, el calor).
Los diseños tipo escalera proporcionan máxima refrigeración y flujo de aire libre, lo que garantiza que sus cables funcionen de forma normal y segura con la máxima eficiencia y sin problemas. Es la elección profesional para proyectos solares comerciales e industriales.
Parámetro:
Material: Aleación de aluminio 6005-T5/6 o acero HDG
Altura del riel lateral: de 100 mm a 150 mm como opciones estándar
Ancho: es regular desde 150mm hasta 900mm
Espaciado: El espacio decidido por la fuerza. El nuestro podría ser de 225 mm a 300 mm, personalización disponible.
Clase de carga: Certificado CE e ISO
Accesorios: Incluye codos de 90°, T, elevadores y kits de conexión a tierra.
¿Por qué se necesitan bandejas para tejados solares?
En comparación con una bandeja de malla de alambre, las bandejas portacables de escalera de aluminio ofrecen las siguientes ventajas.
1. Disipación de calor superior
Los cables solares se calientan mientras el sistema fotovoltaico funciona. Si los coloca en una bandeja sólida, el calor aumentará en el interior y la resistencia del cable aumentará mientras tanto. Entonces también perderá potencia. El diseño al aire libre de nuestra bandeja portacables permite el paso del viento y mantiene los cables frescos y mantiene su capacidad nominal.
2. Sin acumulación de agua ni nieve
Según el propósito de disipación de calor, tampoco hay un fondo sólido, la lluvia, la nieve y el polvo simplemente caen. lo que añade peso innecesario a la estructura del techo.
3.Capacidad de largo alcance
Los tejados comerciales suelen tener obstáculos. Las bandejas portacables diseñadas en escalera son más rígidas que las bandejas de malla. Podría salvar espacios más amplios de hasta 3 a 6 metros, según el perfil y el tamaño del sitio.
¿Cómo instalar?
Paso 1: Diseño y soporte
Coloque el soporte de la bandeja portacables a lo largo de la ruta del cable; podría espaciar estos soportes más que con una malla de alambre.
Paso 2: Acoplamiento
Une las secciones de la bandeja utilizando nuestras Placas de Empalme.
Paso 3: tendido de cables
Una vez montada y sujetada bien la bandeja de cables, se procede a tender los cables solares sobre ella.
Paso 4: Asegurar
Utilice abrazaderas para cables para sujetar los cables, esto podría asegurar y evitar el movimiento del cable causado por el viento o las fuerzas de cortocircuito.
Más tipos de sistemas de gestión de cables
