Prueba de túnel de viento de valla solar: validación de ingeniería para la estabilidad estructural
Los sistemas de vallas solares se están convirtiendo en una solución importante para integrar la generación de energía renovable con la infraestructura de protección perimetral. A medida que las instalaciones solares se trasladan a instalaciones industriales, sitios comerciales, parques logísticos y proyectos de servicios públicos, la confiabilidad de la ingeniería se ha convertido en un factor de evaluación clave.valla solarpruebas en túnel de vientoproporciona un método científico para analizar el comportamiento aerodinámico, la respuesta estructural y la estabilidad a largo plazo antes del despliegue a gran escala.
Para los contratistas EPC, instaladores solares y distribuidores fotovoltaicos, seleccionar una solución de cercado solar confiable no se trata solo de producción de energía. También se trata de garantizar que la estructura de montaje pueda soportar cargas ambientales, simplificar los procesos de instalación y reducir los riesgos de mantenimiento futuros.
Este documento técnico explica cómo las cargas de viento afectan las estructuras de cercas fotovoltaicas, por qué es importante la validación del túnel de viento y cómo el diseño centrado en la ingeniería mejora la confiabilidad general de los sistemas de cercas solares.
Por qué la resistencia al viento se ha convertido en un factor crítico en la ingeniería de cercas solares
Los sistemas de vallas tradicionales estaban diseñados principalmente para la protección física. Sin embargo, las vallas fotovoltaicas han introducido requisitos de ingeniería adicionales porque los módulos solares cambian las características aerodinámicas de la estructura.
A diferencia de las vallas metálicas convencionales, los sistemas de vallas fotovoltaicas incluyen paneles solares, rieles de montaje, abrazaderas y postes de soporte. Estos componentes crean una exposición adicional de la superficie a las fuerzas del viento. Cuando el viento pasa a través o alrededor de la estructura, las diferencias de presión pueden generar cargas significativas que deben transferirse de manera segura a través de todo el sistema de montaje.
Un sistema de cerca solar diseñado profesionalmente debe considerar la cadena estructural completa:
- Carga superficial del panel solar
- Fuerza de conexión entre módulos y rieles de montaje
- Transferencia de carga a través de postes y cimentaciones.
- Durabilidad del material en condiciones exteriores.
- Precisión de instalación durante la ejecución del proyecto.
Para las empresas EPC, la confiabilidad estructural afecta directamente el desempeño del proyecto. Un diseño estable ayuda a reducir ajustes inesperados en el sitio, mejora la eficiencia de la instalación y reduce la posibilidad de problemas posventa causados por movimientos estructurales o fallas de componentes.
Comprensión de las cargas de viento en estructuras de cercas fotovoltaicas
La carga eólica es uno de los factores ambientales más importantes considerados en la ingeniería de estructuras fotovoltaicas. La fuerza creada por el viento depende de múltiples variables, incluida la velocidad del viento, la densidad del aire, la geometría de la estructura, la altura de la instalación y las condiciones ambientales locales.
Cómo actúa la presión del viento en los sistemas de vallas solares
Cuando el viento llega a la estructura de una cerca solar, la presión se distribuye entre diferentes áreas del sistema. La superficie frontal del módulo solar experimenta presión directa del viento, mientras que la parte trasera puede experimentar efectos de succión dependiendo de las condiciones del flujo de aire.
Estas fuerzas crean diferentes puntos de tensión en toda la estructura. Las cargas más altas suelen concentrarse en:
- Puntos de montaje del módulo
- Conexiones ferroviarias
- Componentes de fijación
- Postes de soporte verticales
- Áreas de conexión de cimientos
Un cálculo completo de la carga de viento de la cerca solar evalúa cómo estas fuerzas se mueven a través de la estructura. El objetivo no es sólo comprender la presión máxima sino también garantizar que cada componente funcione en conjunto como un sistema de ingeniería estable.
Las estructuras mal diseñadas pueden experimentar problemas como deformación excesiva, conexiones flojas o vida útil reducida. Por lo tanto, el diseño resistente al viento debe considerarse desde la etapa inicial de ingeniería y no después de la instalación.
Factores clave que influyen en la estabilidad estructural de las vallas fotovoltaicas
El rendimiento estructural de una valla solar depende de varios factores interconectados. Un sistema confiable requiere un diseño equilibrado entre materiales, geometría y condiciones de instalación.
1. Disposición de los módulos solares y exposición de la superficie
Los paneles solares determinan cómo interactúa el viento con la valla. Las superficies expuestas más grandes pueden crear fuerzas aerodinámicas mayores, especialmente en áreas abiertas donde el flujo de aire está menos restringido.
Los ingenieros deben evaluar la orientación, el espaciado y la configuración de la instalación de los módulos para garantizar que la estructura pueda soportar las cargas ambientales esperadas.
2. Diseño de la estructura de montaje
La estructura de montaje actúa como estructura portante de la valla solar. Los rieles, abrazaderas y perfiles de soporte deben distribuir las fuerzas de manera uniforme y mantener la estabilidad mecánica durante todo el ciclo de vida del sistema.
Una estructura de montaje solar diseñada adecuadamente mejora la confiabilidad al reducir la concentración de tensiones y ayudar a prevenir fallas localizadas.
3. Cimentación y conexión a tierra
El papel de las pruebas en túneles de viento en la validación estructural de vallas solares
Para los sistemas de vallas fotovoltaicas, el rendimiento eólico no es sólo una cuestión de cálculo teórico sino también un desafío de validación estructural. Debido a que las cercas solares combinan grandes superficies fotovoltaicas expuestas con estructuras de montaje livianas, la interacción del flujo de aire puede influir significativamente en el rendimiento mecánico.
Prueba de túnel de viento de valla solarproporciona un método de ingeniería para evaluar cómo las condiciones reales del flujo de aire afectan el sistema completo de valla fotovoltaica antes de su implementación a gran escala. En lugar de depender únicamente de cálculos simplificados, las pruebas en túnel de viento permiten a los ingenieros observar el comportamiento aerodinámico, medir la distribución de la presión del viento e identificar áreas críticas de carga estructural.
Por qué el cálculo tradicional de la carga de viento no siempre es suficiente
El cálculo tradicional de la carga eólica es una base importante para el diseño de estructuras fotovoltaicas. Proporciona cargas ambientales estimadas basadas en las condiciones del viento regional y los parámetros estructurales.
Sin embargo, los sistemas de cercas solares tienen características aerodinámicas únicas que pueden crear un comportamiento complejo del flujo de aire.
A diferencia de las estructuras de edificios cerradas, las cercas fotovoltaicas suelen ser estructuras abiertas donde el viento puede pasar alrededor, entre y detrás de los módulos solares. Esta interacción del flujo de aire puede crear una distribución desigual de la presión en diferentes áreas de la cerca.
Varios factores pueden influir en la respuesta real al viento de un sistema de valla solar:
- Orientación vertical del módulo
- Espaciado de paneles y espacios de flujo de aire
- Altura de la cerca y área expuesta.
- Dirección del viento en relación con el diseño de la valla.
- Edificios circundantes o condiciones del paisaje.
Por lo tanto, la validación de ingeniería mediante pruebas de viento ayuda a cerrar la brecha entre los supuestos de diseño teóricos y el comportamiento aerodinámico del mundo real.
Comportamiento aerodinámico de estructuras de vallas fotovoltaicas verticales
La mayoría de las aplicaciones de cercas solares utilizan módulos fotovoltaicos montados verticalmente, creando diferentes características de flujo de aire en comparación con los sistemas solares de techo convencionales.
Cuando el viento llega a la superficie frontal de un módulo fotovoltaico, se genera presión directa del viento. Al mismo tiempo, el flujo de aire que pasa por los bordes y la parte posterior del panel puede crear efectos de succión.
La diferencia de presión combinada produce cargas aerodinámicas que se transfieren a través de todo el sistema estructural.
La ruta de carga se puede describir como:
- Fuerza del viento que actúa sobre las superficies de los módulos fotovoltaicos.
- Presión transferida a través de abrazaderas del módulo.
- Cargas mecánicas distribuidas a través de carriles de montaje.
- Fuerzas transmitidas a postes de apoyo.
- Cargas transferidas a las fundaciones.
Comprender esta ruta de carga es esencial porque los riesgos de falla a menudo ocurren en los puntos de conexión en lugar de en los principales miembros estructurales.
Factores aerodinámicos clave evaluados durante las pruebas en túnel de viento
Una evaluación profesional del túnel de viento se centra en cómo interactúa el flujo de aire con la estructura de la cerca solar y dónde puede ser necesaria una optimización adicional del diseño.
Los factores de evaluación importantes incluyen:
- Coeficiente de presión del viento (Cp):Los ingenieros analizan cómo cambia la presión del viento en diferentes superficies de los módulos fotovoltaicos para identificar regiones de alta carga.
- Efectos de carga de borde:Los bordes exteriores de los paneles de vallas solares pueden experimentar fuerzas aerodinámicas diferentes en comparación con las secciones internas porque el flujo de aire está menos restringido.
- Influencia de la turbulencia:Los edificios, árboles o estructuras industriales cercanos pueden crear condiciones de flujo de aire irregulares que afecten la respuesta estructural.
- Aerodinámica del espacio entre paneles:El espacio entre módulos fotovoltaicos puede influir en la velocidad del flujo de aire y la redistribución de la presión.
- Distribución de carga de conexión:Los ingenieros evalúan cómo se transfieren las fuerzas aerodinámicas a través de abrazaderas, rieles y estructuras de soporte.

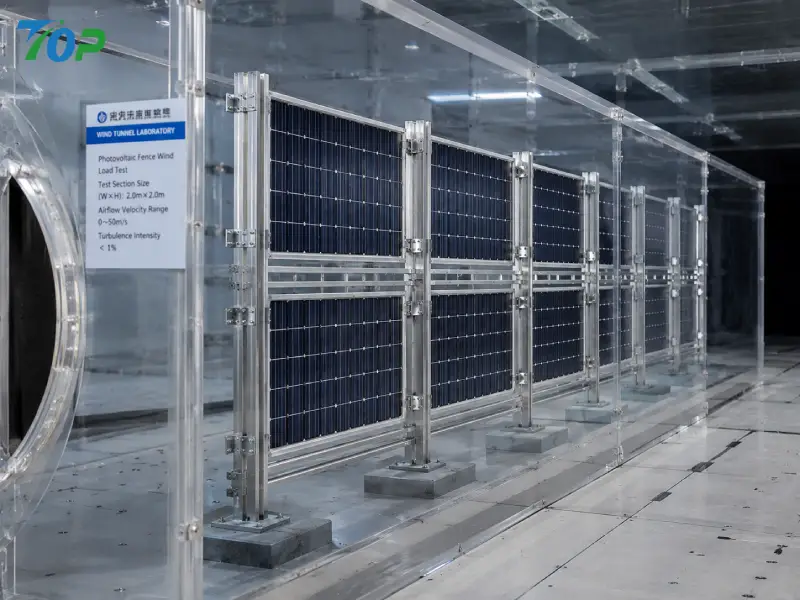

Metodología de prueba en túnel de viento para sistemas de vallas solares
Un proceso completo de prueba en un túnel de viento implica múltiples etapas de ingeniería, desde la preparación del modelo físico hasta la evaluación de la respuesta estructural. El objetivo no es sólo observar el comportamiento del viento sino también mejorar el diseño final de la valla solar.
Etapa 1: Preparación del modelo físico de cerca solar
El primer paso es crear un modelo de prueba representativo que refleje con precisión las características importantes del sistema de valla fotovoltaica real.
El modelo incluye elementos estructurales críticos como:
- Módulos fotovoltaicos
- Rieles de montaje de aluminio o acero inoxidable
- Abrazaderas de módulo
- Postes de soporte verticales
- Representación de la conexión de la fundación
Los ingenieros consideran la similitud geométrica, la configuración estructural y el diseño de la instalación para garantizar que el modelo refleje las condiciones reales del proyecto.
Etapa 2: Simulación del entorno eólico y pruebas de flujo de aire
Durante las pruebas, se genera un flujo de aire controlado para simular diferentes condiciones de viento que pueden ocurrir durante la operación real del proyecto.
Los ingenieros evalúan múltiples direcciones del viento porque las cercas solares pueden experimentar diferentes condiciones de carga dependiendo de su orientación en relación con los vientos predominantes.
Las pruebas se centran en:
- Distribución de presión entre módulos
- Patrones de flujo de aire alrededor de los espacios del panel
- Cambios en la carga aerodinámica.
- Áreas con mayor estrés estructural.
Etapa 3: Medición de la respuesta estructural
Después de las pruebas de flujo de aire, los ingenieros analizan cómo responde la estructura de la cerca solar a las fuerzas aerodinámicas.
Las observaciones clave incluyen:
- Desplazamiento estructural
- Comportamiento de conexión
- Áreas de concentración de estrés
- Rendimiento de estabilidad general
El propósito es verificar que la estructura mantenga confiabilidad mecánica bajo las condiciones ambientales esperadas.
Etapa 4: Optimización de ingeniería basada en los resultados de las pruebas
Las pruebas en túneles de viento no son sólo un proceso de validación sino también una herramienta de optimización del diseño.
Según los resultados de las pruebas, los ingenieros pueden mejorar:
- Configuración del riel de montaje
- Posicionamiento de la abrazadera
- Espaciado de postes de soporte
- Refuerzo estructural
- Enfoque de diseño de cimientos
Este proceso de ingeniería ayuda a crear sistemas de cercas solares con mejor resistencia al viento, mayor confianza en la instalación y un rendimiento a largo plazo más predecible.
Incluso con componentes fuertes sobre el suelo, el diseño de los cimientos sigue siendo esencial. Las fuerzas del viento finalmente se transfieren al suelo a través de postes o sistemas de anclaje.
Siempre se deben considerar las condiciones del suelo, la profundidad de instalación y el entorno del proyecto al evaluar el desempeño estructural.
Diseño de cercas solares basado en ingeniería para confiabilidad a largo plazo
Un sistema de cerca solar confiable es el resultado de combinar análisis aerodinámico, selección de materiales, ingeniería estructural y control de calidad de fabricación.
Para proveedores profesionales como TopFenceSolar, el desempeño de la ingeniería se considera durante todo el proceso de desarrollo del producto, lo que ayuda a los socios de EPC a recibir soluciones diseñadas para entornos de instalación del mundo real.
