Cómo elegir el gancho para techo solar adecuado según el tipo de teja: una guía basada en ingeniería para instaladores solares, contratistas EPC y equipos de adquisiciones

Por qué la selección de ganchos para techos solares es una decisión de ingeniería crítica

Seleccionando el correctogancho de techo solarpor un sistema de montaje solar para techo de tejasNo es una decisión menor sobre el hardware: determina directamente la estabilidad estructural, la integridad a prueba de agua, la eficiencia de la instalación y la confiabilidad de los activos a largo plazo. En proyectos de tejados comerciales e industriales, una combinación deficienteGancho de techo para montaje solar en tejados de tejas.puede provocar baldosas agrietadas, entrada de agua, fallas en el levantamiento bajo cargas de viento y costosas retrabajos que afectan los plazos del proyecto y la exposición a la garantía.

A diferencia de los techos metálicos o los techos planos de concreto, los techos de tejas varían significativamente en geometría, espesor, fragilidad, comportamiento de transferencia de carga y restricciones de instalación. Un enfoque de gancho universal es técnicamente defectuoso. El método correcto requiere hacer coincidir la geometría del gancho, la capacidad de ajuste de altura, el diseño de la placa base y la calidad del material con el tipo de losa específica y la estructura de viga debajo de ella.

Esta guía técnica proporciona un marco estructurado para elegir el producto adecuado.gancho de techo solarsegún el tipo de mosaico. Integra la mecánica del techado, consideraciones de carga estructural, rendimiento del material y realidades prácticas de instalación. El objetivo es ayudar a los equipos de ingeniería, gerentes de adquisiciones e integradores de sistemas de montaje solar a tomar decisiones basadas en datos que reduzcan el riesgo y mejoren la rentabilidad del proyecto.

1. Por qué la selección de ganchos para techos solares es una decisión estructural, no solo una elección de componentes

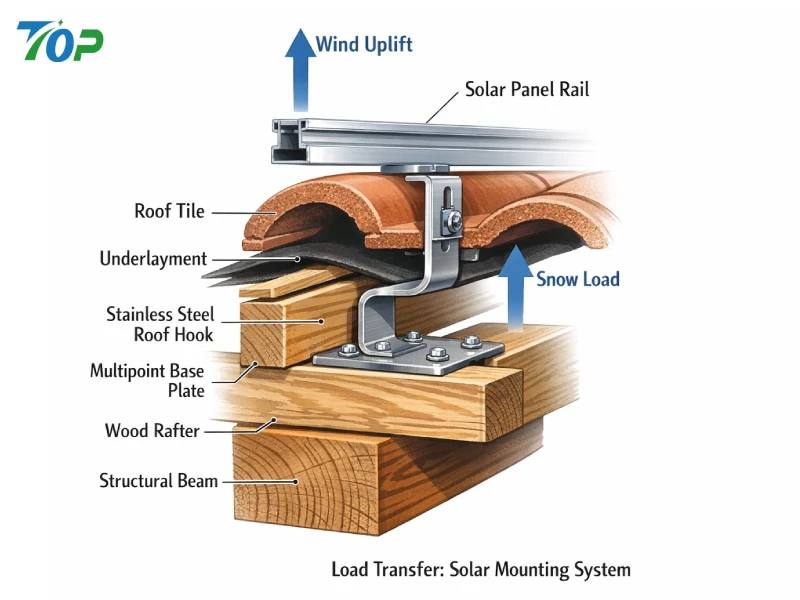

En una instalación solar con tejado de tejas, el gancho del tejado sirve como interfaz estructural principal entre el riel de montaje fotovoltaico y las vigas de carga del edificio. La ruta de carga es la siguiente:

• Módulo solar → riel de montaje → gancho de techo → viga estructural → estructura de construcción

El azulejo en sí esnoun elemento estructural portante. La mayoría de las losas de arcilla, hormigón y pizarra están diseñadas principalmente para impermeabilizarlas, no para cargas mecánicas concentradas. cuando unmontaje solar para techo de tejasUna vez instalado el sistema, el gancho debe transferir las cargas directamente a las vigas evitando al mismo tiempo una tensión excesiva en las losas circundantes.

Desde una perspectiva de ingeniería, el gancho debe resistir:

• Carga muerta (módulos + rieles + hardware de montaje)
• Cargas de succión y elevación del viento.
• Cargas de nieve (cuando corresponda)
• Tensiones de expansión térmica
• Fatiga dinámica durante más de 25 años

Los estándares estructurales internacionales como ASCE 7 (Sociedad Estadounidense de Ingenieros Civiles, 2022) enfatizan que los sistemas solares en tejados deben evaluarse para detectar cargas de viento considerando la altura del edificio, la categoría de exposición y la velocidad del viento local. Por lo tanto, los ganchos de tejado deben seleccionarse con suficiente capacidad de carga y con datos de rendimiento comprobados.

Ignorar estas realidades estructurales aumenta el riesgo de:

• Agrietamiento de baldosas debido a la concentración de carga puntual.
• Deformación del gancho bajo levantamiento
• Extracción de sujetadores de vigas de tamaño insuficiente
• Intrusión de agua debido a una separación inadecuada de las baldosas.

Por lo tanto, seleccionar ungancho de techo de acero inoxidableNo se trata simplemente de resistencia a la corrosión, sino de garantizar la compatibilidad estructural con el sistema de techo.

2. Comprensión de los tipos comunes de techos de tejas utilizados en proyectos solares

Diferentes geometrías de baldosas requieren fundamentalmente diferentesgancho de techo solarconfiguraciones. A continuación se muestra un desglose técnico de los tipos de techos de tejas comunes que se encuentran en proyectos solares residenciales, comerciales y de industria ligera.

2.1 Techo plano de tejas de hormigón

Las tejas planas de hormigón se utilizan ampliamente en Europa, Australia y partes de Asia. Por lo general, tienen un grosor de entre 10 y 15 mm y tienen perfiles entrelazados superpuestos.

Características estructurales:

• Resistencia a la compresión relativamente alta
• Fragilidad moderada
• Perfil de superficie plana uniforme
• Separación vertical fija entre baldosas

Enmontaje solar para techo de tejas planasEn aplicaciones, el principal desafío de diseño es garantizar un espacio suficiente entre el brazo del gancho y la parte inferior de la losa. Si la altura del gancho es insuficiente, la losa descansará directamente sobre el gancho, creando puntos de tensión concentrados.

Consideraciones recomendadas:

• Gancho de techo de altura ajustable
• Placa base ancha para anclaje de vigas
• Espacio libre mínimo entre baldosas de 3 a 5 mm

2.2 Cubierta de Teja Curva Española/Romana

Los azulejos españoles o romanos tienen un perfil ondulado con curvas alternas convexas y cóncavas. Estos azulejos son habituales en climas mediterráneos y en edificios residenciales de alta gama.

Desafíos de ingeniería:

• Contacto de superficie no plana
• Altura de baldosa variable
• Espacio de instalación limitado entre curvas.
• Mayor riesgo de rotura durante el levantamiento

Paramontaje solar para tejado de teja española, un gancho plano estándar suele ser inadecuado. El anzuelo debe tener:

• Rango de ajuste vertical extendido
• Brazo superior estrecho para caber debajo de losetas curvas
• Desplazamiento lateral optimizado para alinear con la viga

No coincidir con la geometría de curvatura a menudo conduce a un asiento inadecuado y a una exposición a las vías de agua.

2.3 Techo de tejas de pizarra

La pizarra es un material para techos de piedra natural conocido por su durabilidad y estética, pero es extremadamente frágil bajo carga puntual.

Consideraciones clave:

• Baja tolerancia al estrés de perforación.
• Grosor de baldosa fina
• Alto costo de reposición

Enmontaje solar para tejado de pizarraA menudo se requieren instalaciones especiales, ganchos ultrafinos o sistemas de tapajuntas especializados. Un levantamiento inadecuado de las losas de pizarra puede provocar microfracturas invisibles que luego se propagan mediante ciclos térmicos.

Debido a que la pizarra tiene una resistencia a la flexión mínima, la alineación de la placa base debe ser precisa para evitar la transferencia de torsión a la superficie de la losa.

2.4 Techo de tejas de arcilla

Las tejas de arcilla son livianas pero muy quebradizas. Presentan buena resistencia a la intemperie pero resistencia estructural limitada a cargas concentradas.

Riesgos comunes ensistemas de montaje solar para techos de tejasEl uso de tejas de barro incluye:

• Grietas por apretar demasiado
• Entrada de agua si las baldosas no se vuelven a colocar correctamente
• Espaciado desigual entre baldosas que afecta la colocación de los ganchos

Un ajustablegancho de tejado para tejascon brazo inferior reforzado y una separación precisa de las baldosas es esencial.

2.5 Techo de tejas asfálticas (referencia comparativa)

Aunque no es un sistema de tejas, las tejas asfálticas a menudo se comparan con los techos de tejas. En aplicaciones de tejas, generalmente se usan pies en L con tapajuntas en lugar de ganchos para tejas tradicionales.

Esta distinción es crítica. Intentar utilizar ganchos para techos de tejas en sistemas de tejas, o viceversa, compromete la integridad de la impermeabilización y viola las prácticas de instalación estándar (Consejo del Código Internacional, 2021).

3. Criterios básicos de ingeniería para seleccionar el gancho de techo solar correcto

Al elegir unfabricante de ganchos para techos solaresPara evaluar modelos de gancho, los equipos de adquisiciones e ingeniería deben evaluar las siguientes cinco dimensiones técnicas.

3.1 Altura del gancho y rango ajustable

El grosor de las losas y la altura de superposición varían según los fabricantes y las regiones. Un gancho no ajustable corre el riesgo de tener un espacio libre insuficiente o excesivo que comprometa la transferencia de carga.

Mejores prácticas:

• Ajustabilidad vertical ≥ 30–50 mm
• Espacio libre para evitar la compresión directa de las losas
• Compatibilidad con sistemas common rail

La capacidad de ajuste mejora la flexibilidad del campo y reduce la necesidad de múltiples inventarios de SKU.

3.2 Diseño de la placa base y distribución de carga

La placa base ancla el gancho a la viga. Una base estrecha o delgada aumenta la concentración de la tensión del sujetador y reduce la resistencia a la extracción.

Según una investigación sobre sujetadores estructurales (American Wood Council, 2018), la capacidad de extracción depende de la profundidad de empotramiento y la densidad de la madera. Por lo tanto:

• Espesor de la placa base ≥ 4–5 mm acero inoxidable
• Mínimo dos sujetadores estructurales
• Cumplimiento de la distancia al borde

3.3 Grado del material y resistencia a la corrosión

Más premiumganchos de techo de acero inoxidableUtilice SUS304 o SUS316.

• SUS304: Adecuado para entornos interiores
• SUS316: Recomendado para regiones costeras o de alta salinidad

La corrosión reduce la resistencia de la sección transversal con el tiempo. Para sistemas con una vida útil de diseño de 25 años, la selección de materiales debe coincidir con la categoría de exposición ambiental (ISO 9223).

3.4 Integración impermeable

El levantamiento de losetas crea una exposición temporal del contrapiso. Un reajuste inadecuado o la falta de tapajuntas aumentan el riesgo de fugas.

Mejores prácticas:

• Almohadillas de sellado de EPDM
• Flasheo compatible donde sea necesario
• Recorte de azulejos en lugar de fuerza excesiva

3.5 Compatibilidad con el diseño de vigas

La colocación de los ganchos está limitada por el espaciamiento de las vigas, generalmente de 400 a 600 mm. Si la geometría del gancho no permite el desplazamiento lateral, la instalación se vuelve ineficiente y estructuralmente comprometida.

Avanzadogancho de techo solarLos diseños incorporan capacidad de ajuste lateral para alinearse con los miembros estructurales sin estresar las losas.

4. Análisis de riesgos: consecuencias de una selección incorrecta de ganchos para tejados

Incorrectomontaje solar en techo de tejasLa selección de componentes aumenta:

• Tiempo de instalación entre un 15% y un 30%
• Desperdicio de material por rotura de baldosas
• Exposición de garantía por reclamaciones por fugas
• Responsabilidad estructural bajo eventos de levantamiento del viento

Se han documentado fallas inducidas por el viento en sistemas solares en tejados donde se utilizaron métodos de fijación inadecuados (Kopp et al., 2012). Si bien los módulos suelen recibir atención primaria, el hardware adjunto con frecuencia determina la capacidad de supervivencia del sistema.

Para los equipos de adquisiciones, el costo total de instalación debe incluir la mitigación de riesgos, no solo el precio unitario del hardware.

5. Consideraciones estratégicas de adquisiciones para proyectos comerciales

Para proyectos comerciales de múltiples sitios, estandarizar unmontaje solar para techo de tejasLa solución mejora:

• control de inventario
• Eficiencia de la capacitación en instalación
• Consistencia en el aseguramiento de la calidad
• Previsibilidad del mantenimiento a largo plazo

Sin embargo, la estandarización no debe anular la compatibilidad de ingeniería. El enfoque correcto es seleccionar un fabricante capaz de:

• Proporcionar informes de pruebas estructurales.
• Ofreciendo diseños de ganchos ajustables
• Personalización compatible para geometrías de mosaicos únicas
• Ofreciendo consistencia de lotes para pedidos grandes

En entornos de adquisiciones de gran volumen, seleccionar el producto adecuadofabricante de ganchos para techos solaresse convierte en una decisión de asociación estratégica en lugar de una compra transaccional.

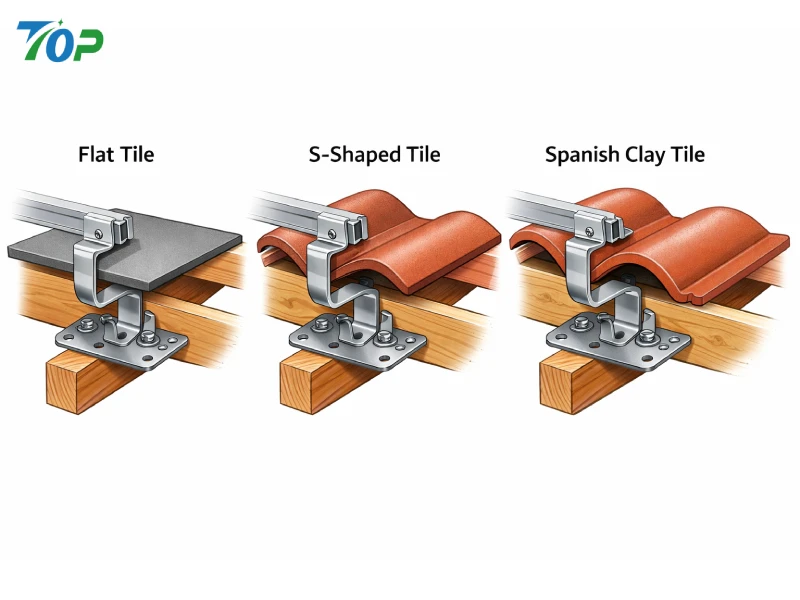

6. Matriz de selección de ganchos para techos solares por tipo de teja

Para equipos de ingeniería que gestionan múltiplesmontaje solar en techo de tejasproyectos entre regiones, una herramienta de comparación estructurada mejora significativamente la eficiencia en la toma de decisiones. En lugar de seleccionar ungancho de techo solarBasándose únicamente en la apariencia o el precio, la selección debe considerar la compatibilidad geométrica, el comportamiento de transferencia de carga, la exposición ambiental y la tolerancia de instalación.

La siguiente matriz proporciona un marco de referencia práctico para hacer coincidir los tipos de ganchos con las categorías de tejas. La validación final de ingeniería siempre debe considerar cálculos estructurales específicos del sitio de acuerdo con los códigos de construcción locales.

Tipo de mosaico	Configuración de gancho recomendada	Requisito de ajustabilidad	Grado del material	Nivel de riesgo de instalación	Notas de ingeniería
Baldosa de hormigón plana	Gancho plano ajustable estándar	Ajuste vertical de 30 a 50 mm	SUS304 (interior) / SUS316 (costera)	Medio	Asegúrese de que el espacio entre las baldosas sea ≥3 mm para evitar tensiones de compresión.
Azulejo Curvo Español/Romano	Gancho ajustable extendido de brazo estrecho	50 mm+ rango vertical	SUS304 / SUS316	Alto	Requiere brazo superior compatible con curvatura y desplazamiento lateral
Azulejo de pizarra	Gancho ultrafino o sistema integrado de tapajuntas.	Altura mínima, alineación precisa	SUS316 preferido	muy alto	Evite la carga puntual sobre la pizarra; considere flashear la integración
Baldosa de arcilla	Gancho ajustable reforzado en el antebrazo	30–40 milímetros	SUS304 / SUS316	Alto	Evite apretar demasiado; mantener un asiento uniforme de las baldosas

Esta matriz de selección demuestra que no existe una opción universal.gancho de tejado para tejasaplicaciones. Cada configuración debe corresponder a la geometría de la baldosa y al comportamiento estructural.

7. Consideraciones de ingeniería detallada por categoría de mosaico

7.1 Techo plano de tejas de hormigón: estabilidad estructural con espacio libre controlado

Los sistemas de tejas planas son relativamente fáciles de instalar en comparación con los tejados curvos o de pizarra. Sin embargo, una selección inadecuada de la altura del gancho aún puede generar compresión de las losas o inestabilidad al levantarlas.

Áreas clave de enfoque de ingeniería:

• Grosor del brazo del gancho suficiente para resistir la flexión bajo el viento.
• Ancho de placa base compatible con espacio entre vigas estándar (400–600 mm)
• Mínimo dos tirafondos estructurales por gancho
• Cumplimiento de los requisitos de cálculo de carga de viento de ASCE 7

En zonas de fuertes vientos, las fuerzas de elevación pueden exceder los 2,0 kPa según la clasificación de la zona del techo (ASCE, 2022). Por lo tanto, verificar la resistencia a la extracción permitida de los sujetadores es esencial al seleccionar unmontaje solar para techo de tejas planas.

7.2 Techo de teja española/romana: gestión de la curvatura y la transferencia de carga

Los sistemas de tejas curvas introducen rutas de carga asimétricas. El gancho debe servir de puente entre las superficies cóncavas y convexas de las baldosas sin crear concentración de tensiones.

Parámetros críticos de diseño:

• Tolerancia a la curvatura del brazo superior
• Ajustabilidad lateral para alineación de vigas
• Altura vertical extendida para despejar las crestas de los mosaicos
• Ensayos estructurales bajo condiciones de carga excéntrica.

Debido a que las losetas curvas a menudo tienen tasas de rotura más altas durante la instalación, seleccionar ungancho de techo solarreduce los costos de retrabajo y acorta los ciclos de instalación.

7.3 Techo de tejas de pizarra: ingeniería de precisión y mitigación de riesgos

Las instalaciones de tejados de pizarra exigen la más alta disciplina de ingeniería. A diferencia de la arcilla o el hormigón, la pizarra no puede tolerar impactos ni torsión concentrada.

Paramontaje solar para tejado de pizarrasistemas, considere:

• Geometría de gancho de perfil bajo
• Estrategia de preperforación con protección de membrana impermeable.
• Integración con tapajuntas de metal donde esté permitido.
• Uso de SUS316 resistente a la corrosión para garantizar una durabilidad a largo plazo

Los errores de instalación en techos de pizarra frecuentemente resultan en fallas latentes: microfisuras que se propagan debido a los ciclos de congelación y descongelación (Consejo del Código Internacional, 2021).

7.4 Techo de tejas de arcilla: control de la fragilidad y la torsión

Las tejas de arcilla presentan una baja resistencia a la tracción y una tolerancia limitada a la flexión. Apretar demasiado los sujetadores es una de las causas más comunes de rotura.

Mejores prácticas:

• Herramientas de fijación con control de par
• Recorte uniforme de losetas para dejar espacio libre para los ganchos
• Diseño de placa base con distribución de tensión
• Inspección visual después de volver a colocar las baldosas.

Seleccionar un reforzadogancho de techo de acero inoxidableMejora la confiabilidad estructural en sistemas de techos de arcilla.

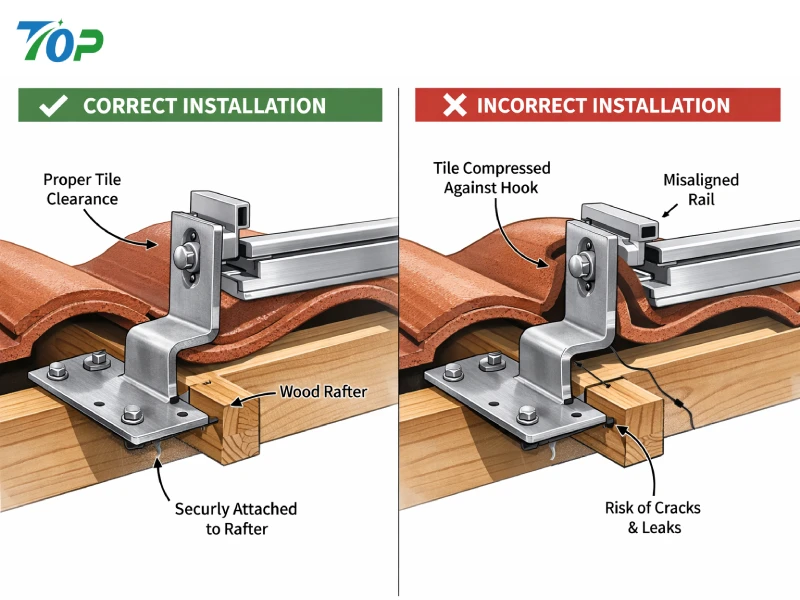

8. Errores de instalación comunes que aumentan el riesgo del proyecto

A través de comercialmontaje solar en techo de tejasproyectos, los siguientes errores recurrentes contribuyen a sobrecostos y responsabilidades a largo plazo:

8.1 Uso de un gancho universal para todo tipo de baldosas

Intentar estandarizar el uso de un modelo de gancho único a menudo conduce a desalineaciones y daños a las baldosas. Se requieren soluciones geométricas específicas.

8.2 Ignorar la variación de la zona de carga del viento

Las esquinas y bordes del tejado experimentan mayores fuerzas de elevación. El espacio entre ganchos debe reflejar la clasificación de zonas según los códigos estructurales.

8.3 Espacio libre insuficiente para las baldosas

El contacto directo entre la teja y el gancho transfiere la carga a los materiales quebradizos para techos, lo que aumenta el riesgo de fracturas.

8.4 Profundidad de empotramiento de sujetadores inadecuada

La capacidad de extracción de los sujetadores depende de la profundidad de empotramiento y la densidad de la madera (American Wood Council, 2018). Subestimar estos parámetros reduce los márgenes de seguridad del sistema.

8.5 No tener en cuenta la expansión térmica

Los rieles de montaje de acero inoxidable y aluminio se expanden a diferentes velocidades. Un diseño inadecuado puede introducir tensiones a largo plazo en las conexiones de los ganchos.

9. Eficiencia de la instalación y optimización de los costos laborales

Seleccionando el correctofabricante de ganchos para techos solarespuede influir significativamente en la eficiencia de la instalación.

Características que mejoran la productividad del campo:

• Componentes ajustables premontados
• Documentación clara de carga estructural
• Coherencia de lotes para pedidos de adquisición grandes
• Diseño de interfaz ferroviaria compatible

Los estudios sobre productividad de la construcción muestran que la simplificación de la instalación reduce el tiempo de mano de obra entre un 10% y un 25% en sistemas repetitivos (Gould & Joyce, 2014). En las grandes carteras de energía solar para tejados, estos ahorros tienen un impacto material en los márgenes de los proyectos.

10. Verificación y documentación de carga de ingeniería

Para los desarrolladores solares comerciales y los contratistas EPC, la documentación es esencial. Un confiablegancho de techo solarEl proveedor debe proporcionar:

• Informes de pruebas de carga mecánica.
• Certificados de materiales (SUS304 / SUS316)
• Datos de análisis de elementos finitos (si están disponibles)
• Clasificación de resistencia a la corrosión.
• Registros de trazabilidad de control de calidad.

Las investigaciones sobre pruebas de carga de viento (Kopp et al., 2012) demuestran que la integridad de la fijación es a menudo el factor limitante en el rendimiento del sistema de tejado. Por lo tanto, la selección del anzuelo debe validarse mediante evidencia mecánica en lugar de suposiciones.

11. Análisis costo-beneficio: más allá del precio unitario

Las decisiones de adquisición deben considerar el valor del ciclo de vida en lugar del costo unitario inicial. Un precio más bajogancho de tejado para tejasque carece de ajustabilidad o certificación estructural puede resultar en:

• Mayores costos de reemplazo de baldosas
• Duración extendida de la instalación
• Disputas de seguros después de eventos climáticos
• Fiabilidad reducida a largo plazo

Un enfoque de costo total incluye:

• Costo de materiales
• Costo laboral
• Costo de mitigación de riesgos
• Exposición a la garantía
• Previsibilidad del mantenimiento

Cuando se evalúa de manera integral, diseñado ajustablegancho de techo solarLos sistemas a menudo producen un mejor retorno de la inversión en grandes carteras comerciales.

12. Cómo seleccionar el fabricante de ganchos para techos solares adecuado para proyectos a gran escala

En el desarrollo solar de tejados comercial y basado en cartera, seleccionar unfabricante de ganchos para techos solareses una decisión estratégica de ingeniería y gestión de riesgos. La capacidad de diseño, el control de producción y la transparencia de la documentación del fabricante influyen directamente en la eficiencia de la instalación, la confiabilidad estructural y el desempeño de los activos a largo plazo.

Más allá de evaluar el precio y el tiempo de entrega, los equipos de adquisiciones e ingeniería deben evaluar las siguientes dimensiones al realizar el abastecimiento.gancho de techo solarSistemas para proyectos de montaje solar en techos de tejas.

12.1 Capacidad de ingeniería y validación estructural

Un fabricante calificado debe proporcionar datos de validación mecánica que demuestren la capacidad de carga en condiciones simuladas de presión ascendente y descendente del viento.

Documentos clave a solicitar:

• Informes de pruebas de carga estática
• Certificación de resistencia a la tracción del material.
• Documentación del análisis de elementos finitos (FEA)
• Validación de compatibilidad de sujetadores
• Clasificación de resistencia a la corrosión según ISO 9223.

Los sistemas de fijación suelen ser el eslabón más débil de las instalaciones solares en tejados. La investigación en ingeniería eólica confirma que los sistemas montados en tejados deben evaluarse como conjuntos estructurales integrados en lugar de componentes aislados (Kopp et al., 2012). Un proveedor que no puede proporcionar evidencia de prueba documentada introduce un riesgo evitable en el proyecto.

12.2 Calidad y trazabilidad del material

El más alto rendimientoganchos de techo de acero inoxidablese fabrican en acero inoxidable SUS304 o SUS316. Sin embargo, la calidad del material por sí sola es insuficiente; la trazabilidad y la coherencia son igualmente importantes.

Para adquisiciones a escala de cartera, los sistemas de control de calidad deben incluir:

• Certificación de materiales a nivel de lote
• Inspección de tolerancia dimensional
• Comprobaciones de consistencia del acabado superficial
• Inspección de integridad de soldadura (si corresponde)

La corrosión reduce el área transversal efectiva y la resistencia estructural con el tiempo. Para regiones costeras o de alta humedad, generalmente se recomienda SUS316 para mantener la durabilidad del diseño por 25 años.

12.3 Ajustabilidad y optimización de SKU

Los fabricantes que ofrecen diseños de ganchos ajustables modulares reducen la complejidad del inventario. En lugar de almacenar múltiples modelos de altura fija, ajustablesgancho de tejado para tejasLos sistemas pueden cubrir tejas planas, de arcilla y de curvatura moderada.

Esta flexibilidad mejora:

• Eficiencia del almacén
• Adaptabilidad de la instalación
• Modificaciones de campo reducidas.
• Ciclos de adquisiciones más rápidos

Desde la perspectiva del costo del ciclo de vida, los sistemas de gancho adaptables frecuentemente ofrecen un mayor valor a largo plazo en comparación con las alternativas de geometría fija de bajo costo.

12.4 Capacidad de producción y estabilidad de la oferta

Las grandes carteras solares comerciales requieren calendarios de entrega consistentes. La interrupción del suministro de hardware de montaje puede retrasar al personal de instalación y afectar los plazos de puesta en servicio.

Un confiablemontaje solar para techo de tejasEl proveedor debe demostrar:

• Líneas de producción escalables
• Transparencia en los plazos de entrega
• Capacidad logística de exportación
• Repetibilidad dimensional consistente

La consistencia es particularmente importante porque la variación dimensional en la altura del gancho o la alineación de la placa base puede causar desalineación de los rieles en tramos largos del techo.

13. Modelo de colaboración de ingeniería para instalaciones comerciales

Para carteras de tejados comerciales y de edificios múltiples, la colaboración entre el instalador y elfabricante de ganchos para techos solaresdebe ocurrir antes de finalizar la lista de materiales.

Un flujo de trabajo optimizado normalmente incluye:

1. Revisión de la documentación de la estructura del techo.
2. Identificación del tipo de baldosa y medición de espesor.
3. Cálculo de carga de viento y nieve según el código local
4. Planificación del diseño del espaciado de los ganchos
5. Especificación de sujetadores estructurales
6. Validación de prototipo (si es necesario)

La integración de estos pasos durante la preconstrucción reduce las órdenes de cambio y los ajustes de campo. Según ASCE 7 (2022), los sistemas de tejados deben tener en cuenta las presiones de elevación del viento específicas de la zona. Los aportes de ingeniería en la etapa de conexión garantizan el cumplimiento y mejoran la resiliencia estructural.

14. Consideraciones de rendimiento a largo plazo para el montaje solar en techos de tejas

Al evaluargancho de techo solarsistemas, la confiabilidad a largo plazo es tan importante como el desempeño de la instalación inicial.

14.1 Expansión térmica y fatiga

Los rieles de montaje solar suelen ser de aluminio, mientras que los ganchos son de acero inoxidable. La expansión diferencial entre materiales introduce tensiones cíclicas en los puntos de conexión. A lo largo de una vida útil de 25 años, la resistencia a la fatiga cobra relevancia.

14.2 Clasificación del ambiente de corrosión

ISO 9223 clasifica los niveles de corrosividad atmosférica. Los entornos costeros (categorías C4 a C5) requieren materiales con mayor resistencia a la corrosión. En tales casos, se recomienda SUS316 para evitar la corrosión por picaduras.

14.3 Accesibilidad de mantenimiento

Los ganchos deben permitir el acceso de inspección sin necesidad de retirar el módulo completo. El diseño de mantenimiento eficiente mejora la estabilidad operativa a largo plazo.

15. Preguntas frecuentes sobre los ganchos para techos solares

15.1 ¿Puede un gancho para tejado solar adaptarse a todos los tipos de tejas?

No. La geometría de las baldosas varía significativamente. Los diseños ajustables pueden cubrir múltiples categorías de baldosas, pero la pizarra y las baldosas españolas muy curvadas a menudo requieren configuraciones especializadas.

15.2 ¿Cómo mido la altura de las baldosas antes de seleccionar un gancho?

Mida el espesor total de las losas y la altura de superposición. Asegúrese de que la altura del gancho seleccionada proporcione un espacio libre adecuado sin comprimir la superficie de la losa.

15.3 ¿Qué material es mejor para el montaje solar en techos de tejas costeras?

El acero inoxidable SUS316 se recomienda para ambientes marinos o de alta salinidad debido a su resistencia mejorada a la corrosión.

15.4 ¿Cuántos ganchos de techo se necesitan por kilovatio?

La cantidad de ganchos depende de la clasificación de la zona de viento, el tamaño del módulo y la luz del riel. Los cálculos estructurales deben seguir los criterios de carga ASCE 7.

15.5 ¿Los ganchos para techos solares requieren tapajuntas?

En algunos sistemas de techos de tejas, se recomienda la integración de tapajuntas o membranas impermeables para mejorar la prevención de fugas a largo plazo.

15.6 ¿Qué causa el agrietamiento de las baldosas durante la instalación?

Las causas comunes incluyen espacio libre insuficiente, ajuste excesivo, técnica de elevación inadecuada y distribución desigual de la carga.

15.7 ¿Cómo se puede reducir el tiempo de instalación?

El uso de ganchos preensamblados ajustables e interfaces de rieles estandarizados mejora significativamente la eficiencia de la instalación.

16. Conclusión estratégica: La precisión de la ingeniería impulsa la rentabilidad del proyecto

Elegir lo correctogancho de techo solarpor unsistema de montaje solar para techo de tejases una decisión de ingeniería multidimensional. La geometría de las losas, el comportamiento de transferencia de carga, el entorno de corrosión y el flujo de trabajo de instalación deben evaluarse juntos.

Para proyectos a escala comercial, el sistema de adjunto determina:

• Cumplimiento estructural
• Productividad de la instalación
• Exposición a la garantía
• Costo de mantenimiento del ciclo de vida
• Fiabilidad a nivel de cartera

Un ajustable bien diseñadogancho de tejado para tejasLas aplicaciones reducen la incertidumbre en el campo, mejoran la distribución de la carga y mejoran la integridad a prueba de agua. Cuando están respaldados por una validación estructural documentada y una consistencia de producción, estos sistemas brindan estabilidad a largo plazo y ventajas de costos mensurables.

La precisión de la ingeniería a nivel de accesorios se traduce directamente en mejores márgenes del proyecto y reducción del riesgo operativo. Para instaladores, contratistas EPC y equipos de adquisiciones que gestionan carteras de energía solar para tejados, seleccionar el producto adecuadofabricante de ganchos para techos solaresNo es simplemente una decisión de abastecimiento: es una estrategia estructural.

Referencias

• Sociedad Estadounidense de Ingenieros Civiles. (2022).Cargas mínimas de diseño y criterios asociados para edificios y otras estructuras (ASCE/SEI 7-22). ASCE.
• Consejo Americano de la Madera. (2018).Especificación nacional de diseño para la construcción en madera (NDS). Consejo Americano de la Madera.
• Organización Internacional de Normalización. (2012).ISO 9223: Corrosión de metales y aleaciones. Corrosividad de las atmósferas. Clasificación.. ISO.
• Consejo de Código Internacional. (2021).Código residencial internacional (IRC). CPI.
• Kopp, GA, Farquhar, S. y Morrison, M. (2012). Cargas de viento en paneles solares en tejados.Revista de Ingeniería Eólica y Aerodinámica Industrial, 111, 100–111.
