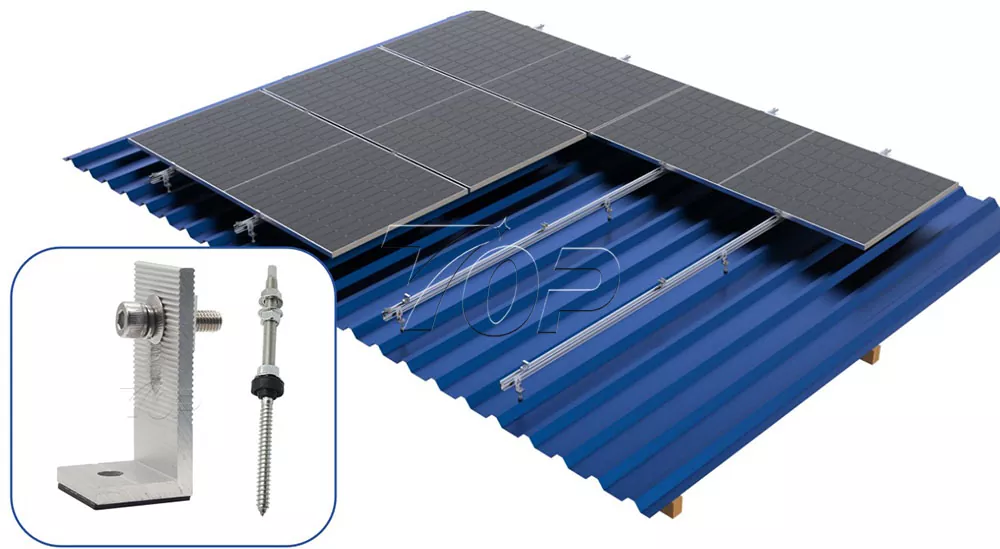

Kits de montaje en techo con pies solares en L

Los kits de montaje en techo Solar L Pies están diseñados por Topfencesolar. Como fabricante profesional, damos prioridad a la eficiencia de la instalación y la integridad del techo. Estos resistentes pies de aluminio en forma de L proporcionan una conexión segura a la estructura metálica del techo. Este diseño garantiza una fuerte distribución de la carga y compatibilidad con varios perfiles de tejado.

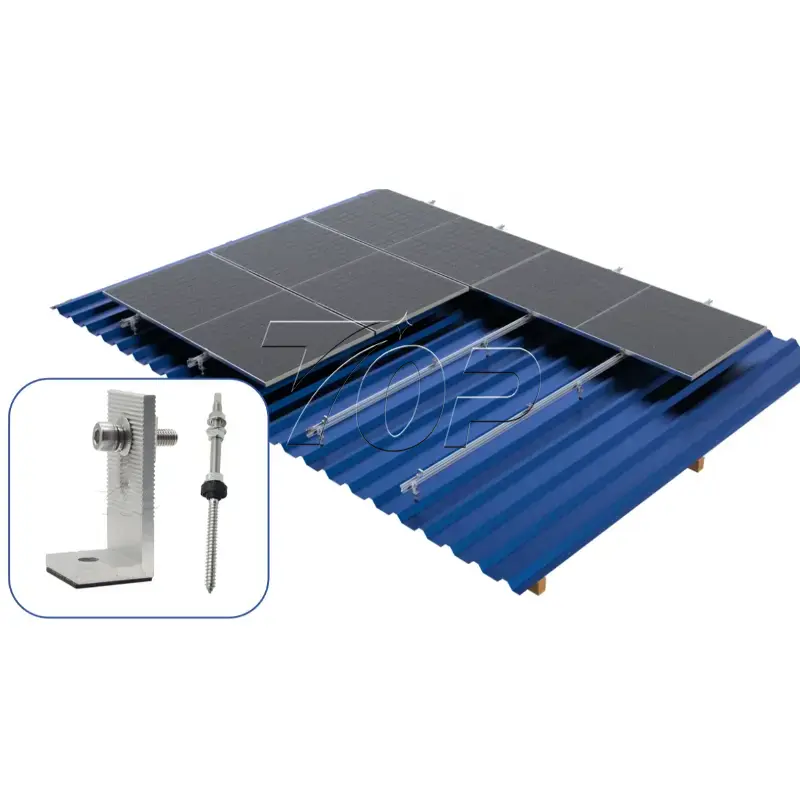

Composición de los kits de montaje en techo

Kits de aluminio con pies en L

Tuercas deslizantes en T

Tornillos autorroscantes (opcional)

Rieles de aluminio B46.

Tornillos de doble rosca

Nuestros kits de montaje en techo con pies solares en L están diseñados para una amplia gama de aplicaciones de energía solar fotovoltaica. Proporciona estabilidad y maximiza la producción de energía incluso en techos de metal limitados.

Material de aluminio

Rendimiento liviano, diseño anticorrosión y antioxidante, ideal para áreas abiertas en situaciones climáticas complejas.

Reúnase con aplicaciones comerciales e industriales

No importa si el sitio es un edificio comercial a gran escala, almacenes o instalaciones industriales con techos metálicos, este sistema podría asegurar de manera estable y firme los paneles solares durante más de 25 años de vida útil.

Bueno para montaje en techos residenciales

La base en L podría ofrecer a los propietarios la solución para integrar paneles solares, contribuyendo a la independencia energética y reduciendo las facturas de electricidad.

Estructura optimizada para una instalación rápida y sencilla

Los pies en L son una de las soluciones optimizadas. Ahorro de costes laborales y tiempo de instalación.

Cumplimiento de cargas de viento y nieve

La estructura basada en pies en L está diseñada para cumplir con los códigos de construcción locales e internacionales para levantamientos de viento y cargas de nieve. Un sistema estable garantiza la seguridad y estabilidad a largo plazo de su instalación solar.

Indicación de instalación

Verificar la estructura del techoprimero para confirmar los tipos de techo de metal e inspeccionar las correas y las posiciones de las vigas para garantizar que puedan soportar de manera segura la carga adicional del panel solar.

Diseño de distribución y estructura del techo.

Topfencesolar diseñará la disposición de los paneles y realizará las ubicaciones precisas para los pies en L. Asegure un espacio adecuado entre los pies en L de acuerdo con las especificaciones de ingeniería para distribuir las cargas de manera uniforme y acomodar los tramos de rieles.

Y la estructura de pies en L se coloca en las vigas de la correa para sostener de manera segura los rieles en el techo, con el propósito de colocar los paneles solares.

Instalación de pies en L

Colocación de los pies en L en la azotea. Coloque los kits de montaje en techo de pies solares en L en las posiciones premarcadas y asegúrese de que estén alineados para soportar el sistema de rieles correctamente.

Cierre seguro

Utilice los tornillos autorroscantes proporcionados para fijar de forma segura las patas en L directamente a la lámina metálica del techo; las arandelas de EPDM integradas y las arandelas de sellado se comprimen adecuadamente durante el ajuste para crear un sello duradero y hermético contra el ingreso de humedad.

Montaje en riel

Conecte los rieles de aluminio B46 a las patas en L instaladas utilizando las abrazaderas y los pernos para rieles proporcionados. Y también se puede montar mediante rieles deslizantes en las tuercas deslizantes en T en la parte superior de los pies en L. Asegurarse de que los rieles estén nivelados y paralelos.

Colocación de paneles solares

Colocar los paneles solares en los rieles de aluminio B46 y luego fijarlos con abrazaderas para paneles. Abrazaderas finales colocadas al final de dos lados, abrazaderas intermedias colocadas entre los paneles en el medio.

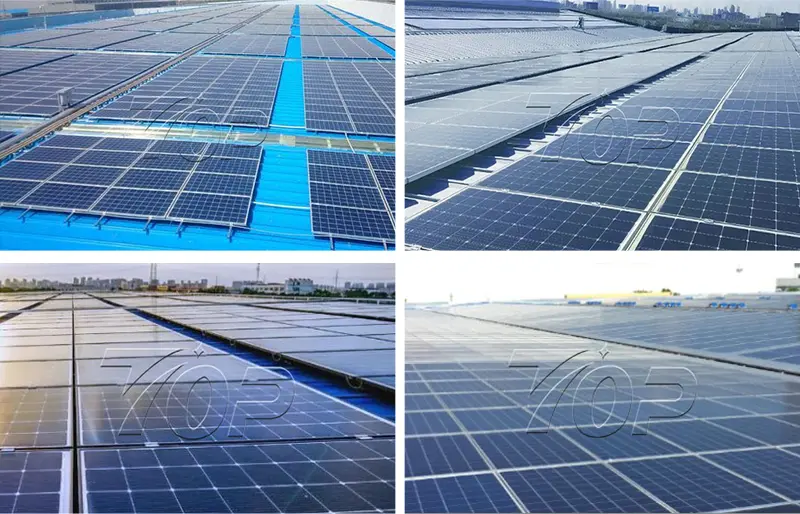

Caso de aplicación real

Con el desarrollo de la industria del consumo de energía industrial de energía solar, los kits de montaje en techo con pies solares en L se utilizan ampliamente. El equipo TOP tiene una rica experiencia práctica y soporte técnico profesional. El siguiente es el dibujo del efecto de nuestra instalación para el cliente del cliente. Esperamos comunicarnos con usted y brindarle servicios más profesionales.
