Sistema de gestión de bandejas de cables de paneles solares

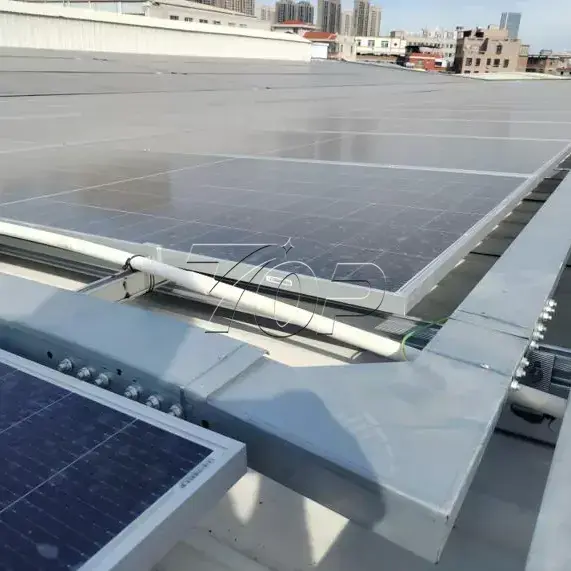

Xiamen Topfencesolar es líder en la fabricación y suministro de sistemas de gestión de bandejas de cables para paneles solares. La bandeja de cables diseñada con materiales de acero galvanizado podría cumplir especialmente con los requisitos de la bandeja de cables de paneles solares de CA y CC al conectarla fácilmente al sistema de montaje solar en la azotea. El ancho y el largo se pueden personalizar según las demandas del proyecto.
Marca:valla superior
Material del producto:Acero Galvanizado
Fundación del producto:Gestión de cables solares.
Longitud:2 metros de largo * 100 mm de alto

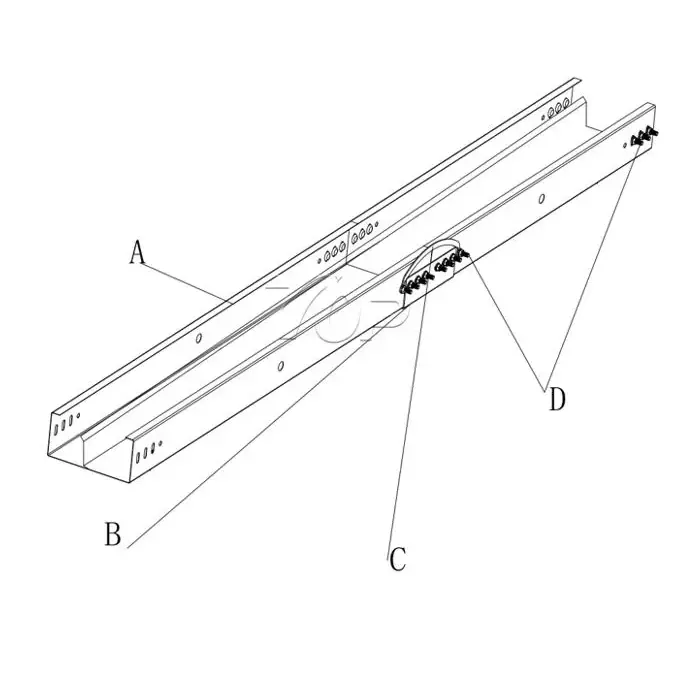

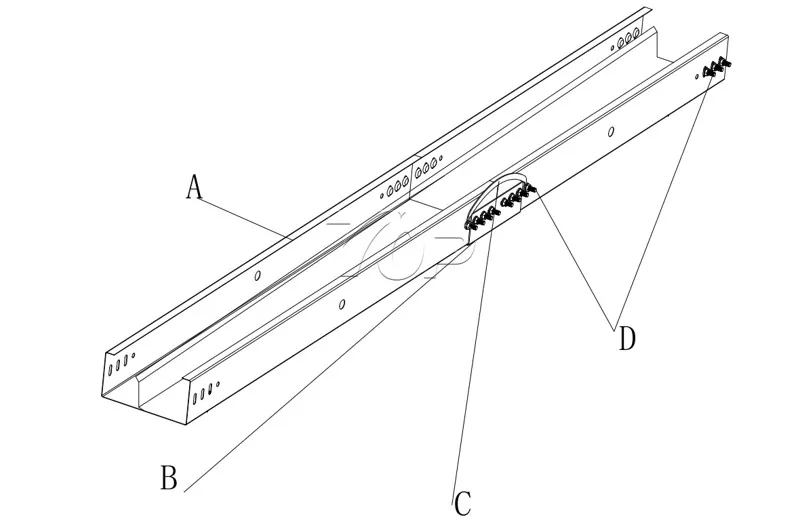

Las piezas compuestas del sistema de gestión de bandejas de cables de paneles solares diseñado por Topfencesolar son populares en el mercado.

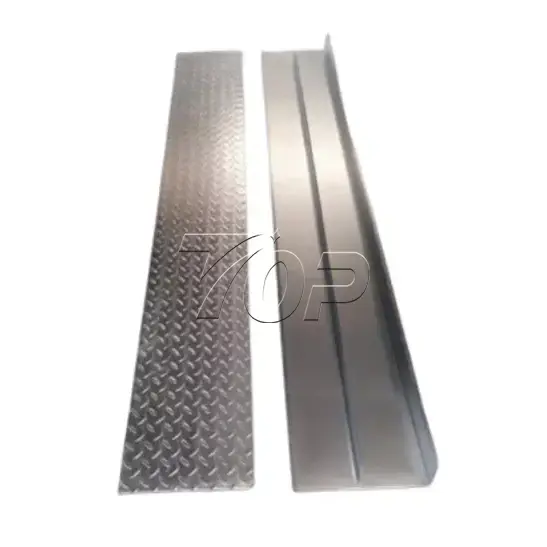

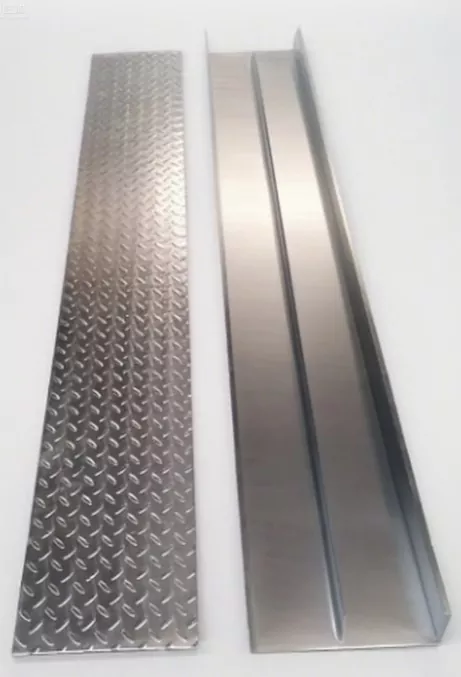

A: Cuerpo principal de la bandeja portacables de doble ranura con cubiertas estampadas
B: Conectores fijados mediante tornillos
C: El cable de conexión a tierra evita descargas eléctricas
D: Tornillos para fijación de bandejas portacables pieza a pieza
Material: Aceros Galvanizados
|
A |
B |
C |
D |
|
|
|
|
|
Dimensiones:
|
Descripción |
Mmm) |
Ancho (mm) |
T (mm) |
Longitud (mm) |
Galvanización |
Peso unitario de referencia (kg) |
|
Bandeja portacables galvanizada de doble ranura |
100 |
200 |
1.2 (más) |
2000 |
65μ |
33.5 |
|
Bandeja portacables galvanizada de doble ranura |
100 |
300 |
1.2 (más) |
2000 |
65μ |
43 |
Se pueden personalizar más opciones.

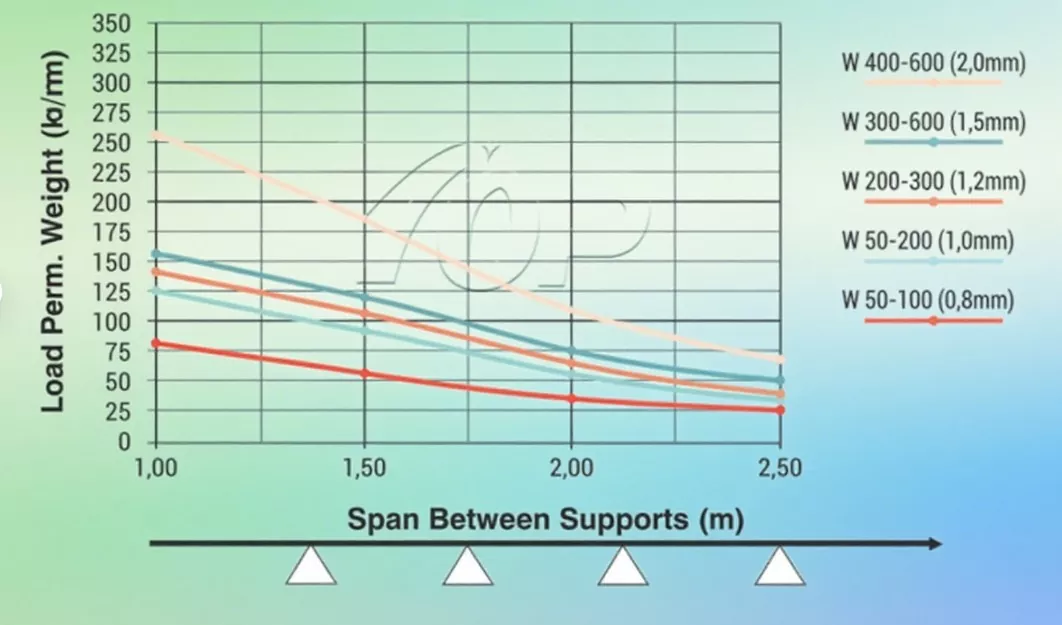

Aquí verá la referencia del resultado de la fecha de nuestra prueba según la situación de carga a continuación.
Función:
Aloja de forma centralizada y gestiona de forma ordenada una gran cantidad de cables entre conjuntos fotovoltaicos, así como los que conducen a inversores y cajas combinadoras, evitando daños mecánicos y envejecimiento por rayos UV, y garantizando un cableado limpio y seguro.
Parámetros
|
Nombre de la marca |
valla superior |
|
Bandeja de cables de acero para paneles solares |
|
|
Material |
Acero Galvanizado |
|
Tratamiento superficial |
Galvanización de 65μm |
|
Solicitud |
Fijado a los rieles o montado en el techo |
|
Sitio de instalación |
Sitios de montaje solar |
|
Color |
Plata |
¿Cómo usarlo?
Coloque la sección de la bandeja portacables sobre el soporte y fíjela utilizando las placas de conexión y los pernos especiales para garantizar la continuidad eléctrica (formando una ruta de conexión a tierra confiable).
El procesamiento de la línea de producción:
|
|
|
|
|
|
Materia prima |
Aplanamiento |
Corte |
Puñetazos |
|
formando |
Galvanización |
Inspección |
Embalaje |
Más información de materiales:
Protección del almacenamiento de productos de gestión de cables solares de acero galvanizado
Se sabe que la chapa galvanizada es particularmente sensible a los efectos de materiales de carácter ácido, aire contaminado, agua y humedad relativa presente por encima de un determinado nivel.
La vida útil de la chapa galvanizada se verá afectada en las zonas industriales, especialmente donde el aire está muy contaminado.
El elemento más importante de la contaminación del aire atmosférico es el dióxido de azufre.
C + H + S + O₂ → CO₂ + H₂O + SO₂
SO₂ + ½ O₂ → SO₃
SO₂ + H₂O → H₂SO₃
SO₃ + H₂O → H₂SO₄
Sin embargo, para proteger las chapas apiladas se deben observar estrictamente las siguientes condiciones.
· El metal nunca debe almacenarse bajo zona de alta humedad con agua.
· Debe haber suficiente espacio para la circulación continua del aire.
· Las diferencias de temperatura en los lugares de almacenamiento deben estar entre 5-10 °C.

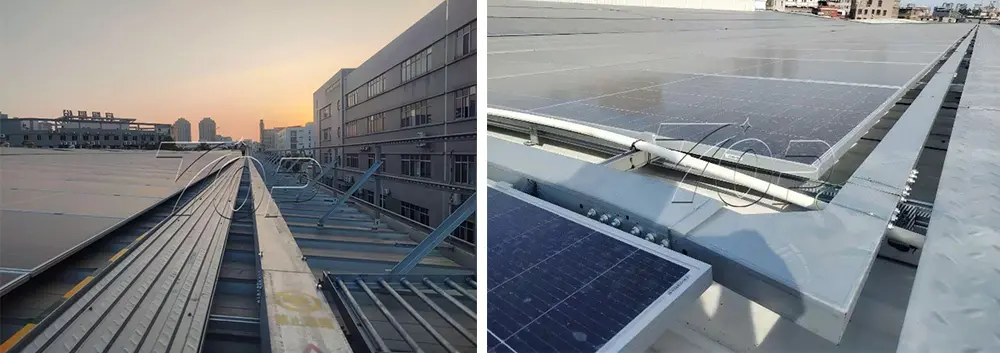

Más casos de aplicación de varios tipos de bandejas portacables.
