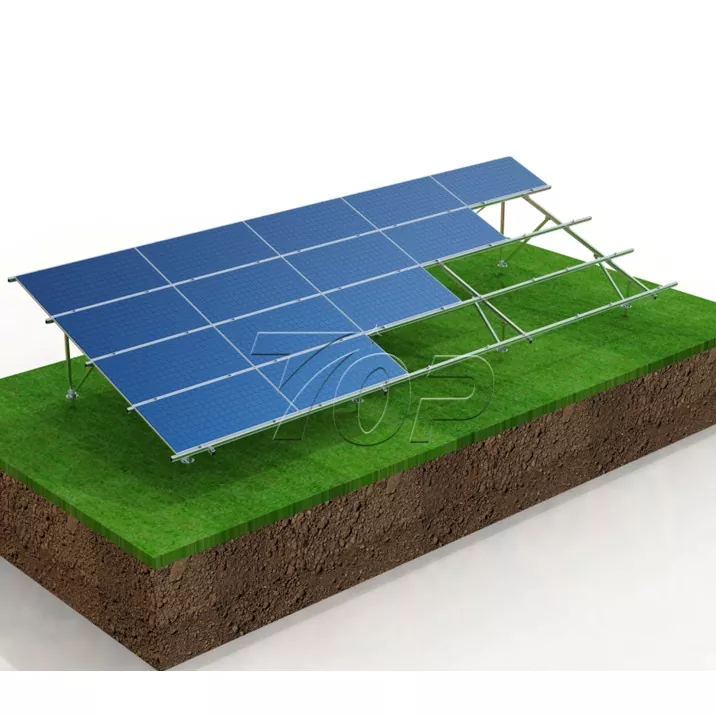

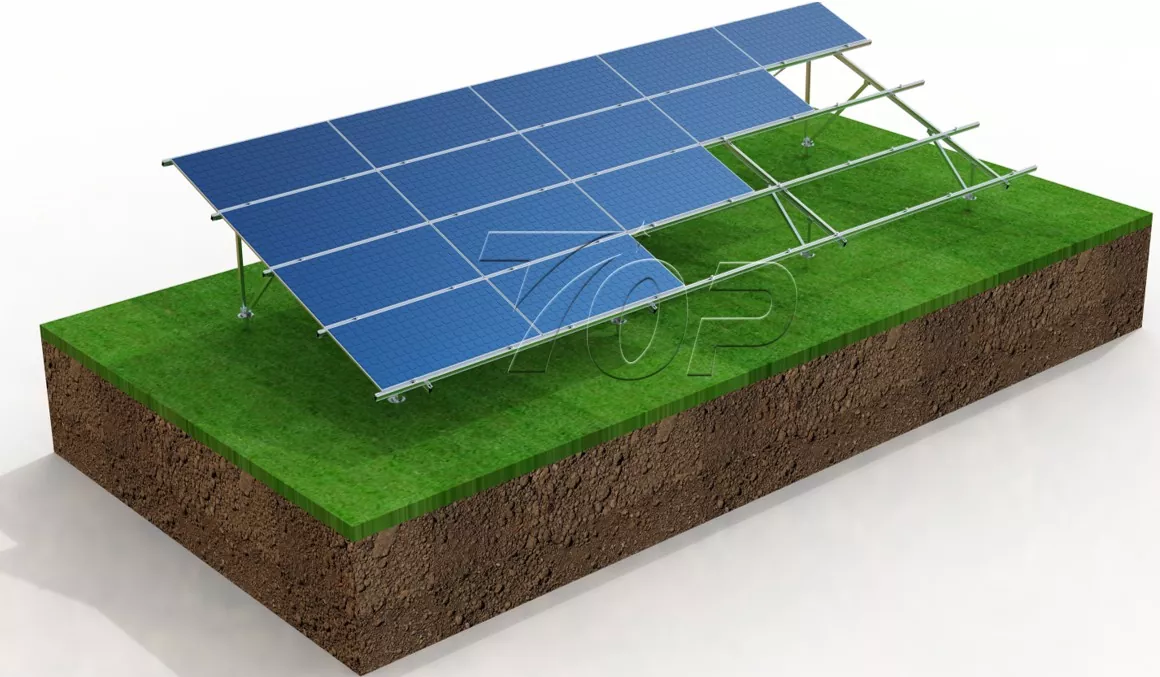

Sistema de montaje solar de suelo de aluminio
En asociación con Topfencesolar para el sistema de montaje solar en suelo de aluminio, ofrecemos el diseño de simulación bajo cargas de viento y nieve específicas, incluso factores de terremotos. Nuestra estructura de aluminio en forma de W es una de las soluciones más estables y confiables que obtiene la mayor satisfacción del mercado. Proporciona más de 25 años de vida útil con 10 años de garantía.
Nombre de marca:valla superior
Material del producto:Aluminio AL 6005 -T5/ T6
Función del producto:Estructura de planta de energía solar terrestre.
Vida útil:≥25 años
Nombre de marca:valla superior
Material del producto:Aluminio AL 6005 -T5/ T6
Función del producto:Estructura de planta de energía solar terrestre.
Vida útil:≥25 años
Como fabricante y proveedor profesional de China, Topfencesolar diseña un sistema de montaje solar de aluminio en el suelo con una resistencia al viento de hasta máx. 60 m/s y una capacidad de carga de nieve de hasta máx. 1,4 kN.
¿Qué tal el resultado de resistencia a la corrosión y al óxido?
Los materiales principales de columna, viga, fuerzas traseras y rieles de nuestro sistema están hechos de aluminio Al6005-T5/T6 con un excelente rendimiento anticorrosión mediante un procesamiento de tratamiento de superficie de ≥10 μm. La anodización garantiza una durabilidad a largo plazo en entornos hostiles.
|
|
|
|
|
|
|
Conector de columna H |
Rieles |
Conector de riel |
Haz |
Mientras que nuestros sujetadores del sistema de fijación están hechos de SUS304 con una excelente efectividad de protección contra la corrosión a continuación.
|
|
|
|
|
|
Kits de abrazaderas de riel |
Abrazadera media |
Abrazadera final |
Tornillo de tierra |
El diseño completo de los soportes de montaje solares de tierra tipo W se basa en una vida útil de más de 25 años con una garantía de 10 años.
Composición Estructural
Base /Conector de columna H/Rieles /Conector de riel/Viga /Perno /Tuerca /Tornillo /Arandela/
Ancla, etc

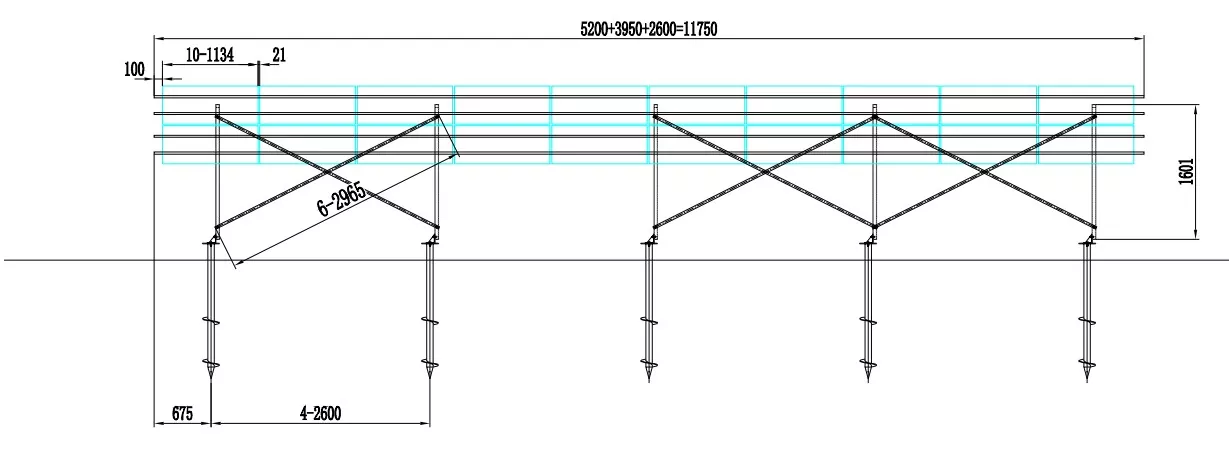

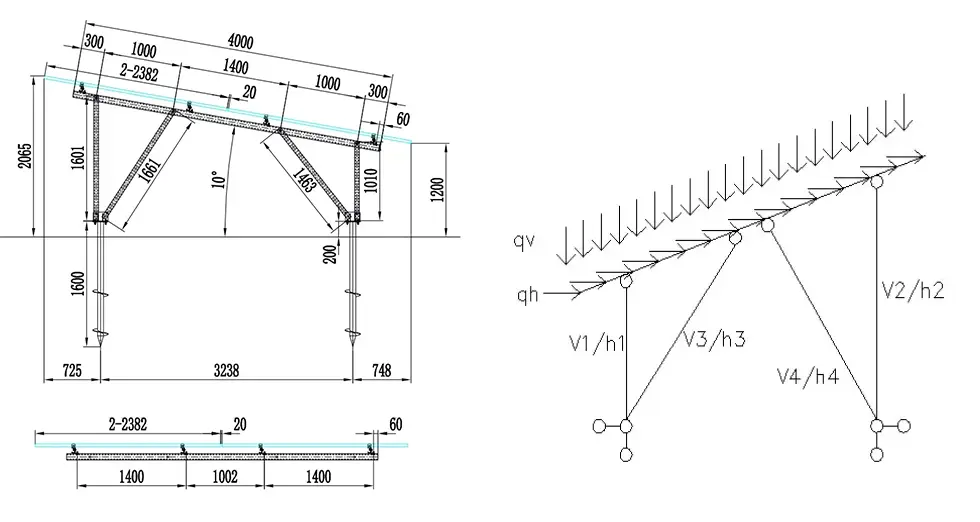

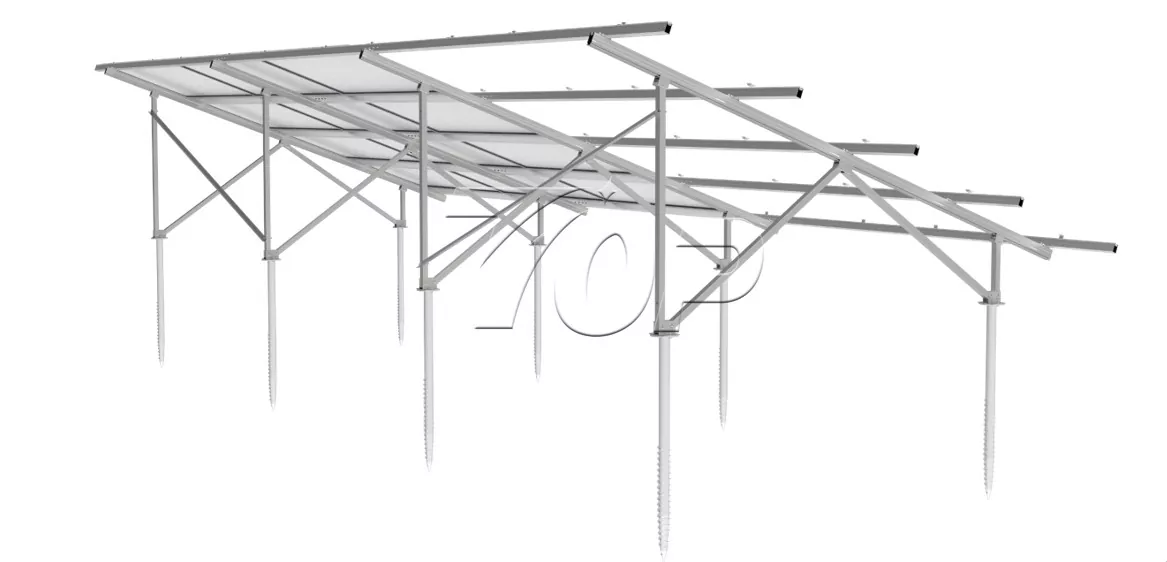

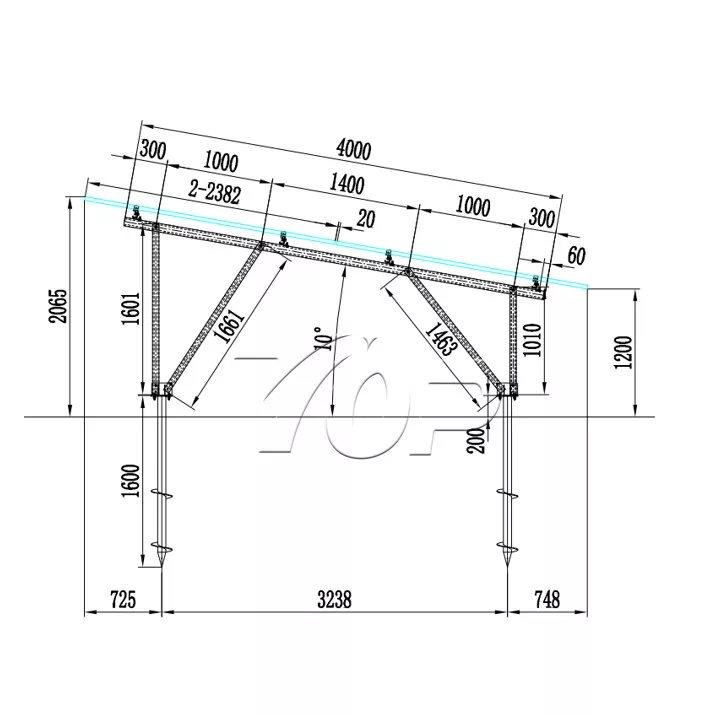

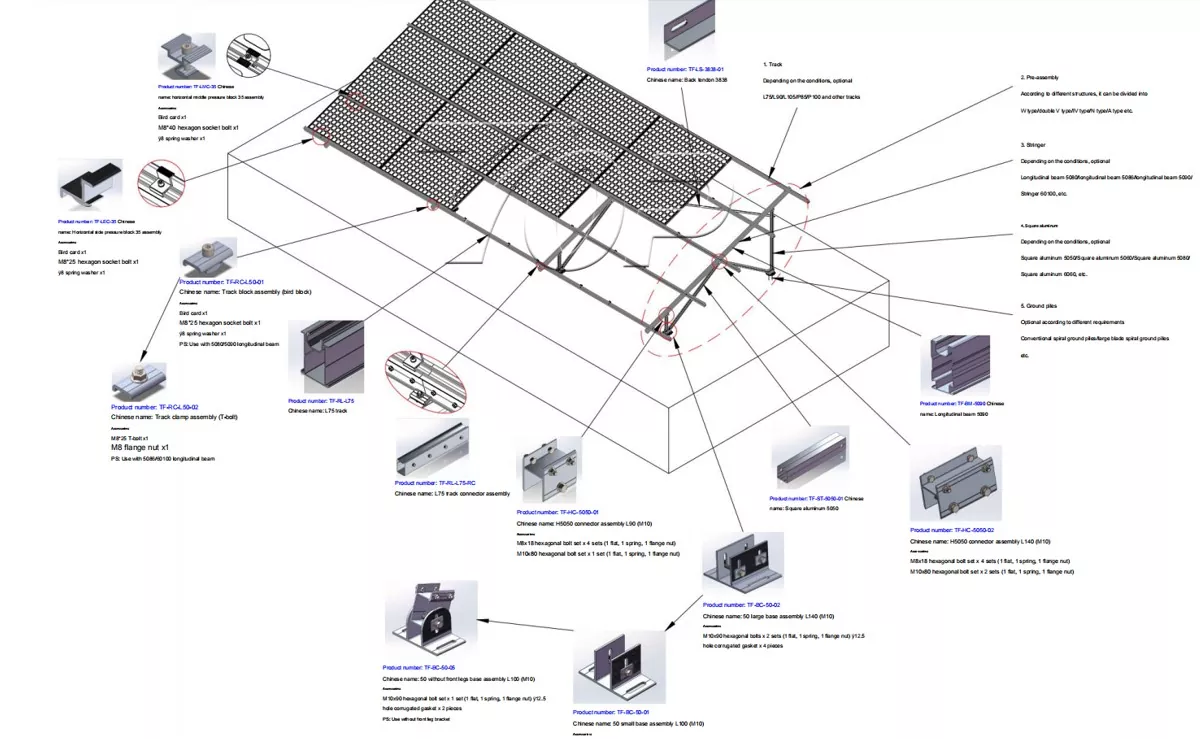

A continuación se muestra el conjunto completo del diseño del diagrama del sistema como referencia.
¿Cómo elegir una base correcta para soportar su sistema solar?
Se deben seleccionar métodos de instalación apropiados en función de los diferentes tipos de cimientos.
Como:
Cimentaciones de hormigón
Cimentaciones de tornillo de tierra
Cimentaciones impulsadas por pilotes
El duradero sistema de estantería solar de aluminio montado en el suelo se considera principalmente acerca de los requisitos de capacidad de carga del suelo de
Adaptación de pendientes
Protección contra la corrosión

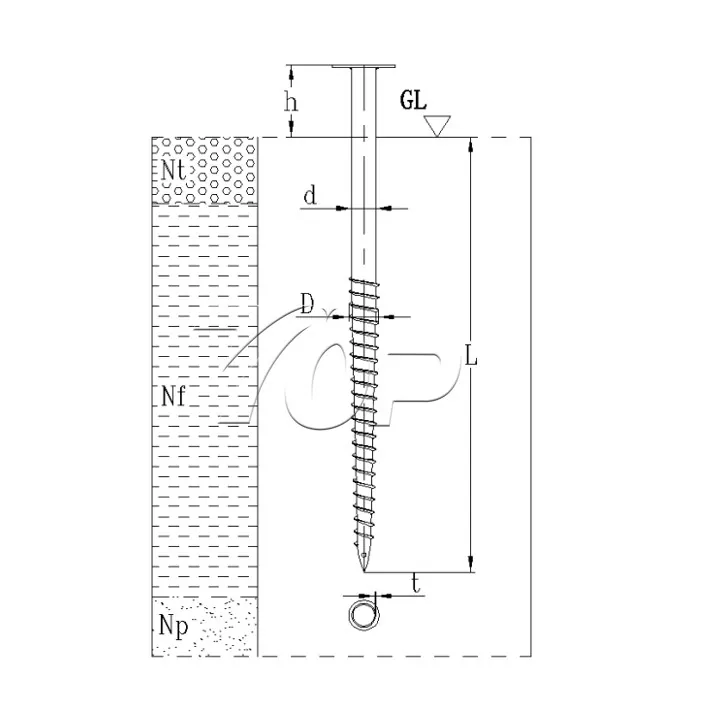

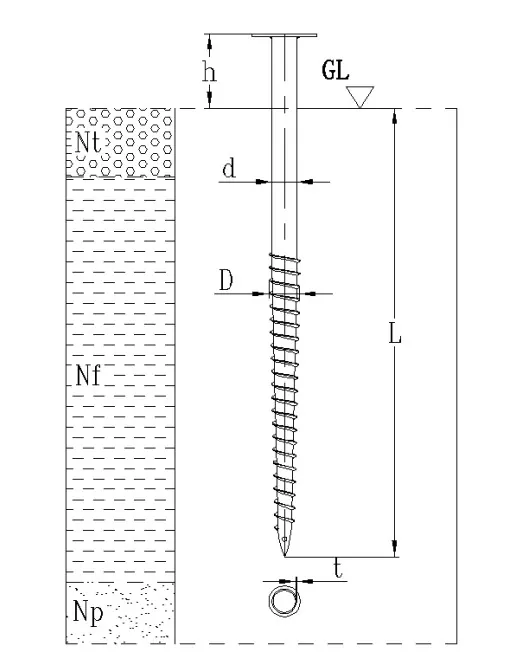

Tomemos como ejemplo los pilotes helicoidales:
|
Parámetro |
Requisito |
Ejemplo |
|
Diámetro del eje |
73 mm ~ 140 mm |
Diámetro de la tubería de acero de 89 mm. |
|
Placa de hélice |
Diámetro 200 mm-350 mm entre 1-3 placas |
Doble hélice 300 mm en la parte inferior, 250 mm en la parte superior |
|
Material |
Q235B |
La fuerza es superior a 235 MPa. |
|
Protección contra la corrosión |
Galvanizado en caliente ≥85μm |
Zonas costeras: Zincado + ánodo de sacrificio |
Póngase en contacto con el equipo de ingenieros de Topfencesolar para una selección profesional.
El diseño del conjunto de paneles solares se decide según el tamaño del paisaje y la situación del sitio.
Normalmente podría considerar
2 (fila)* 10-24 (columna), el diseño exacto se basará en sus sitios.

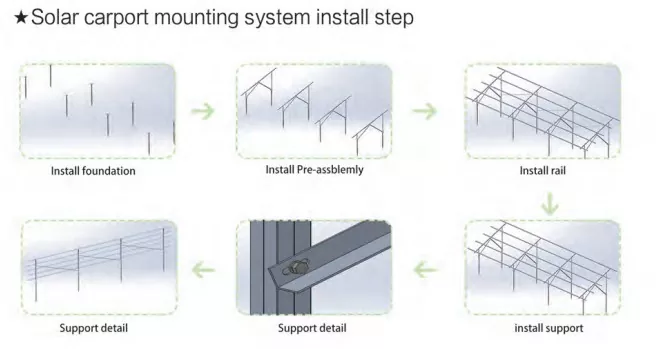

Indicaciones de instalación:

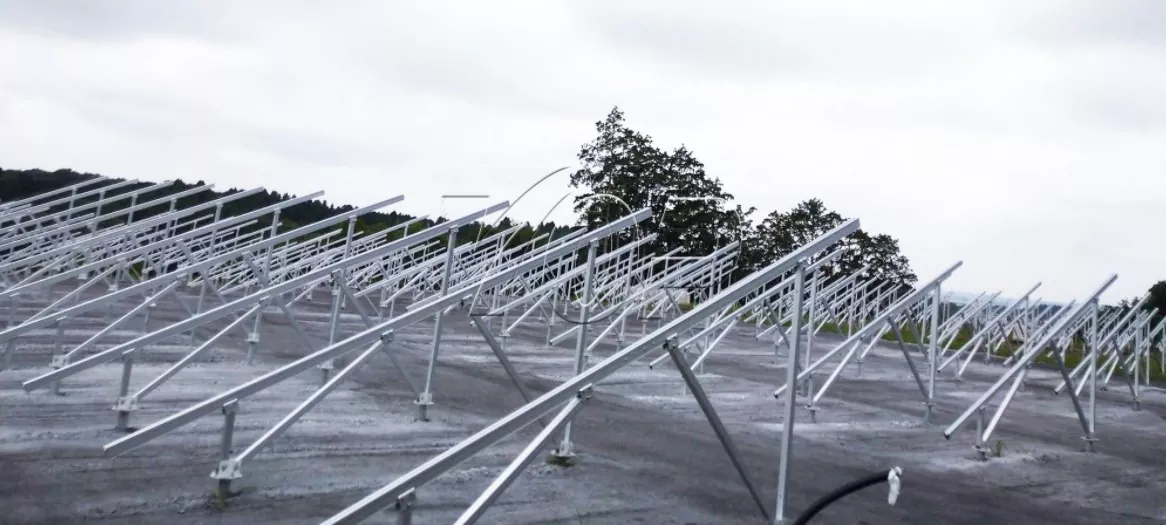

La foto de los casos reales como referencia.
