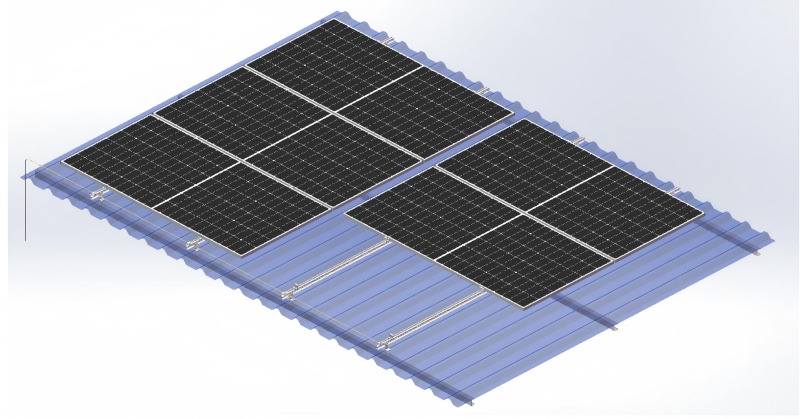

¿Cómo montar un panel solar en el techo?

Instalar una central solar puede aportar multitud de beneficios, como ahorrar en la factura de la luz o incluso prescindir de ella por completo.

Para disfrutar de las muchas ventajas de la energía solar, instalarla en el tejado es, en primer lugar, la opción más rentable.

La guía para montar un panel solar en el techo

Desde los componentes y materiales necesarios hasta las mejores ubicaciones de instalación e instrucciones de funcionamiento paso a paso, toda la información que necesita se puede encontrar aquí. Tome el componente de instalación fijo conpies en Ly carriles guía como ejemplo. Los componentes necesarios para la instalación de paneles solares fijos dependen en gran medida del fabricante, pero son más o menos los mismos para cualquier método de instalación de paneles solares. Un juego completo incluye componentes, cables inversores, conectores MC4, pasadores en L + rieles guía, soportes de aleación de aluminio, etc. y, lo más importante, herramientas de construcción. En este tipo de sistema de instalación, es necesario perforar agujeros en las piezas de conexión y fijarlas en los rieles guía de instalación para garantizar que toda la estructura quede firmemente instalada en el techo. Un conjunto de kits de instalación de soportes puede cumplir con este requisito de instalación. Otros métodos de instalación incluyen la instalación con pernos y la instalación con bloques de presión. Además de estas, también es necesario preparar las siguientes herramientas: • Llave inglesa • Escuadra • Lona impermeable, etc.

Este estuche utiliza materiales de aluminio con pies en forma de L y rieles guía. Este material presenta alta resistencia, peso ligero y resistencia a la corrosión. Los materiales de aluminio son fáciles de procesar en materiales de esquina, que son adecuados para herramientas comunes y personas que no son tan profesionales. Además, el aluminio es compatible con los marcos de la mayoría de los paneles solares, por lo que las familias pueden instalarlos ellas mismas sin tener que llamar a profesionales.

Los siguientes son los pasos de instalación detallados:

Lea atentamente todo este manual antes de instalar su sistema solar de techo.

*Seguir estrictamente las instrucciones de instalación de la solución de montaje en techo con patas en L cumplirá con los requisitos estructurales del producto y con las normas pertinentes. Durante la instalación, asegúrese de cumplir con las normas de seguridad pertinentes y preste atención a las regulaciones regionales pertinentes.

Los instaladores deben cumplir con las siguientes normas.

1. Cumplir con todos los códigos de construcción locales o nacionales aplicables, incluido cualquiera que pueda reemplazar este manual;

2. Asegúrese de que productos como los soportes sean adecuados para instalaciones y entornos de instalación específicos;

3. Utilice los accesorios proporcionados por nuestra empresa y las herramientas de instalación que trae consigo. (Nuestra empresa no asumirá ninguna responsabilidad por la construcción utilizando accesorios sustitutos);

4. Cómo reciclar: siga las regulaciones locales;

5. Dotación de personal de operación: Asegurar al menos dos instaladores profesionales de paneles solares;

6. Garantizar que la instalación de equipos eléctricos sea realizada por electricistas profesionales;

7. Garantice la instalación segura de los componentes eléctricos del conjunto de paneles solares.

Características principales

a. Se utiliza principalmente para techos de tejas de acero de colores en forma de escalera sostenidos por vigas de madera o vigas de acero.

b. Diseño liviano, duradero y hermoso, fácil de montar y rápido de instalar.

do. Apto para todo tipo de instalaciones de paneles solares enmarcados y sin marco del mercado.

d. Los componentes están preensamblados en fábrica y empaquetados razonablemente para ahorrar tiempo de instalación en el sitio.

1. Descripción

Este sistema utiliza accesorios de aleación de aluminio,rieles de aluminioy pernos de acero inoxidable, y es adecuado para techos de tejas de acero de colores en forma de escalera sostenidos por vigas de madera o vigas de acero.

Antes de instalar el sistema, lea atentamente las siguientes instrucciones de instalación. Y cumpla con las leyes locales durante la instalación.

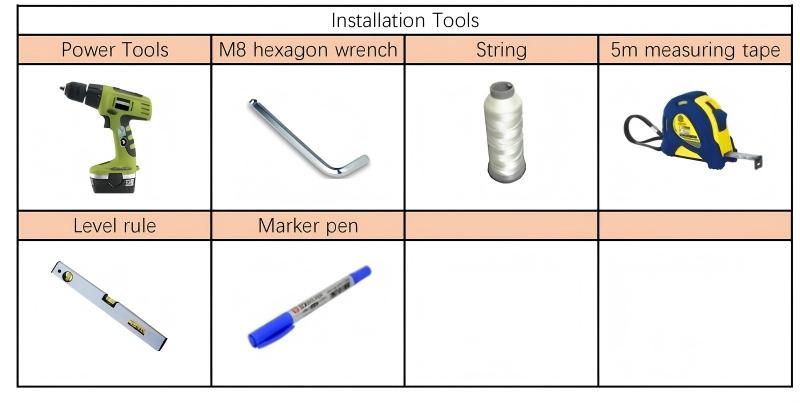

2. Herramientas de instalación

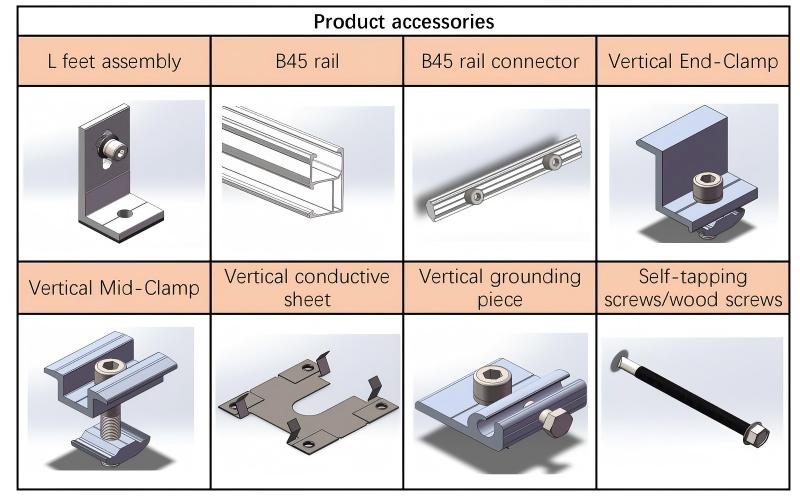

3. Accesorios del producto

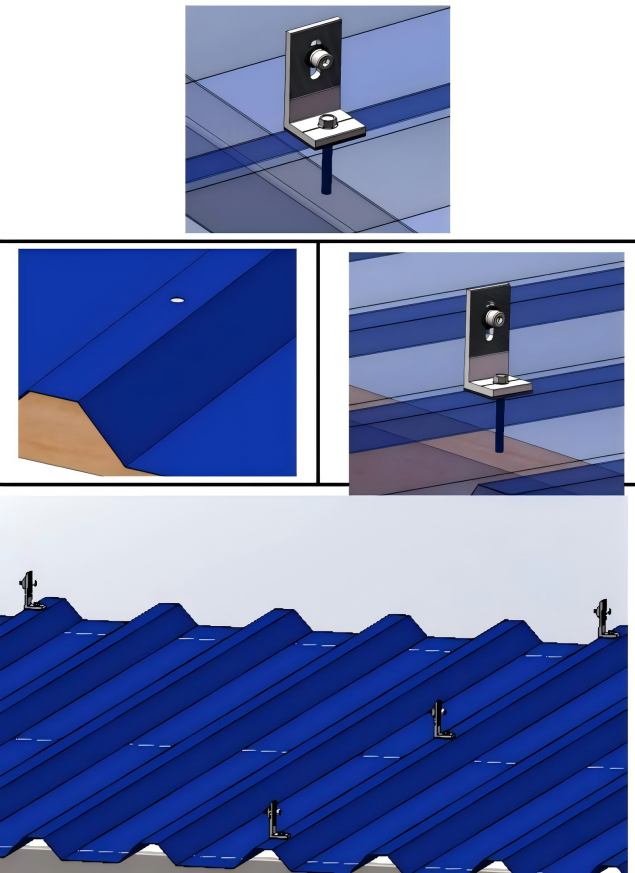

4.1 Instalación del pie en L

Según el material de la viga de soporte, utilice tornillos autoperforantes (la viga de soporte es una viga de acero) o tornillos para madera (la viga de soporte es una viga de madera) para instalar y fijar el conjunto de patas en L en la posición de la cresta de la losa de acero de color trapezoidal.

PD: Si las correas que sostienen las tejas de acero trapezoidales están hechas de vigas de madera, es necesario usar una herramienta de perforación para perforar un pequeño orificio de φ6 mm en las tejas de acero coloreadas con anticipación para facilitar la inserción de tornillos para madera.

Disponga según el dibujo e instale los conjuntos de patas en L restantes utilizando el método anterior.

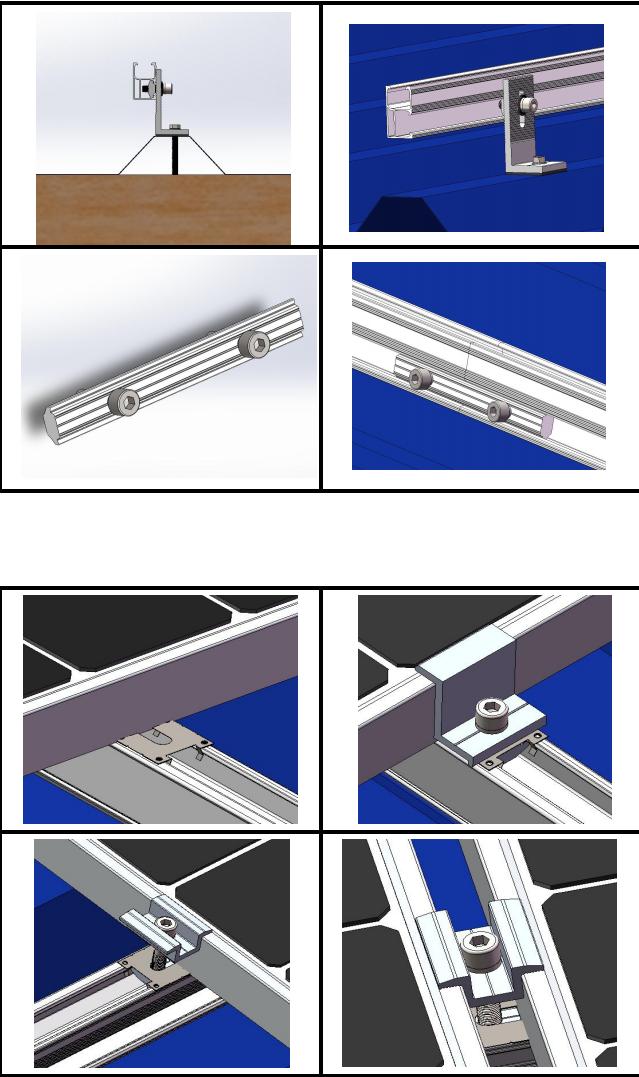

4.2 Instalación del riel B45

Ajuste la dirección de la superficie corrugada del riel B45 para alinearla con la superficie corrugada del componente de patas en L ya instalado y fijo, y use una llave hexagonal M8 para apretar el perno hexagonal en el gancho para bloquear el riel.

Instale el conector del riel en la posición de la junta del riel y use una llave hexagonal M8 para apretar los pernos hexagonales en el conector del riel para bloquear las juntas en ambos extremos.

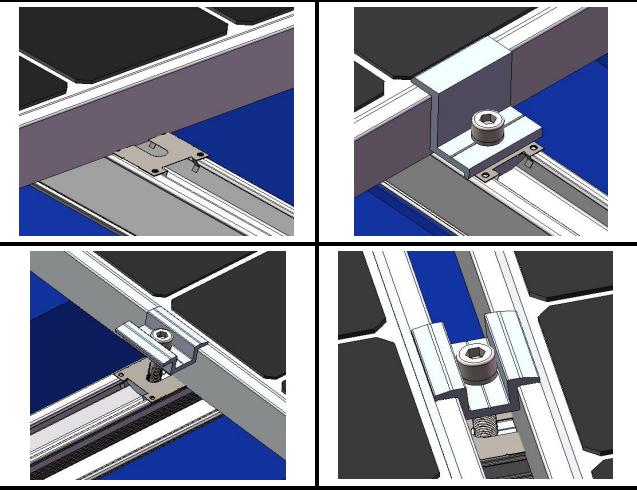

4.3 Instalación de paneles solares

Coloque el panel solar en el riel, ajuste la posición del conjunto del extremo y fíjelo con la abrazadera final (si está equipado con una lámina conductora, presione la lámina conductora en la ranura del riel, ajuste la posición y presione un extremo de la lámina conductora con el marco metálico del panel solar).

Después de ajustar la posición del panel solar central, fíjelo con elAbrazadera media(si está equipado con una lámina conductora, presione la lámina conductora en la ranura del riel y, después de ajustar la posición, use los marcos metálicos de los paneles solares en ambos lados para presionar los dos extremos de la lámina conductora)

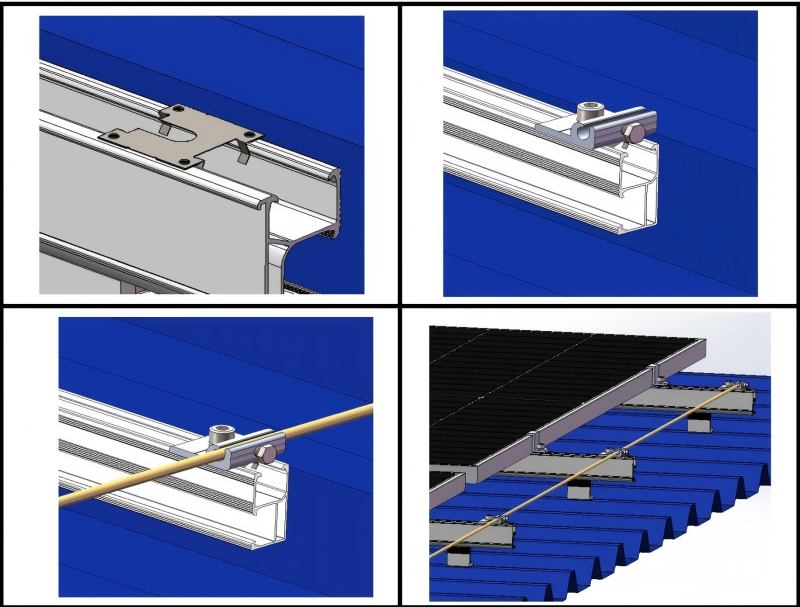

4.4 Instalación del conector de puesta a tierra

(1) Instale la lámina conductora al final del riel.

(2) Luego instale el componente de conexión a tierra.

(3) Instale los clips de conexión a tierra en los extremos de los rieles restantes.

(4) Pase un cable de cobre a través de estos clips de conexión a tierra, apriete los pernos hexagonales y finalmente conecte a tierra el cable de cobre de conexión a tierra.
