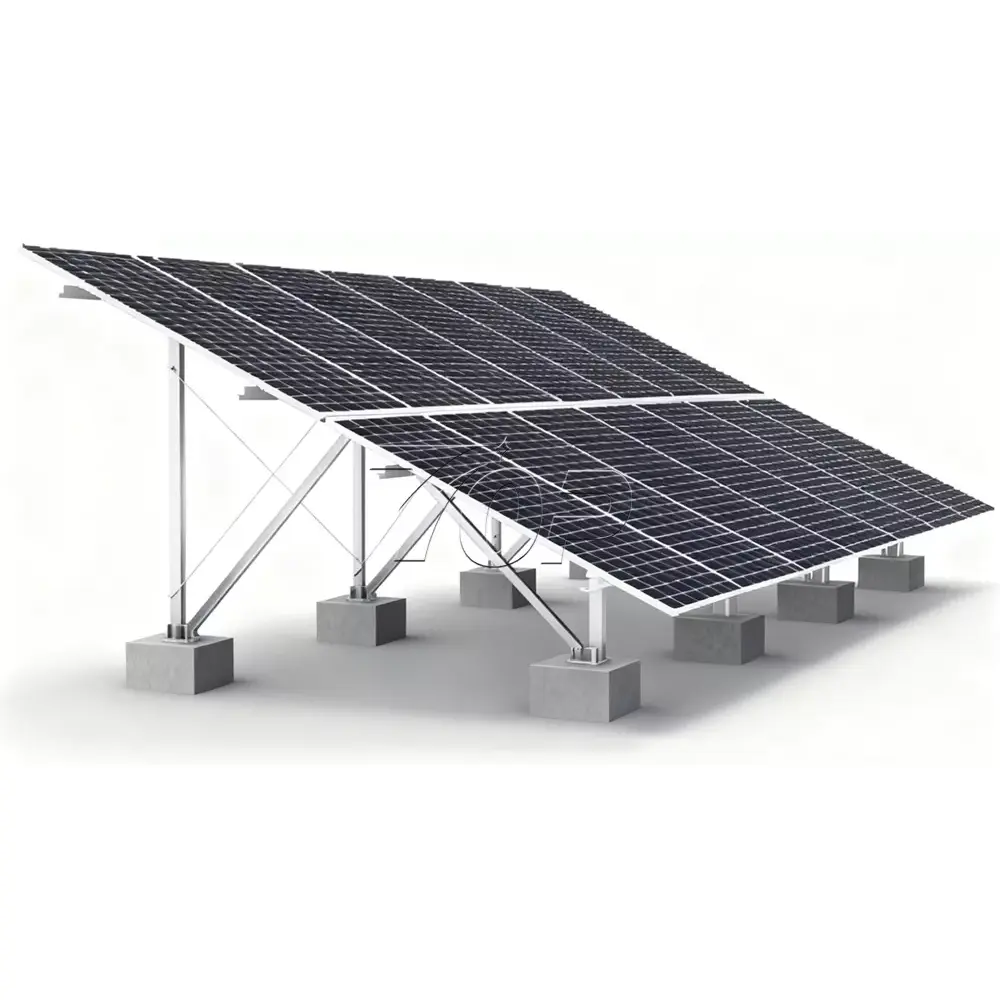

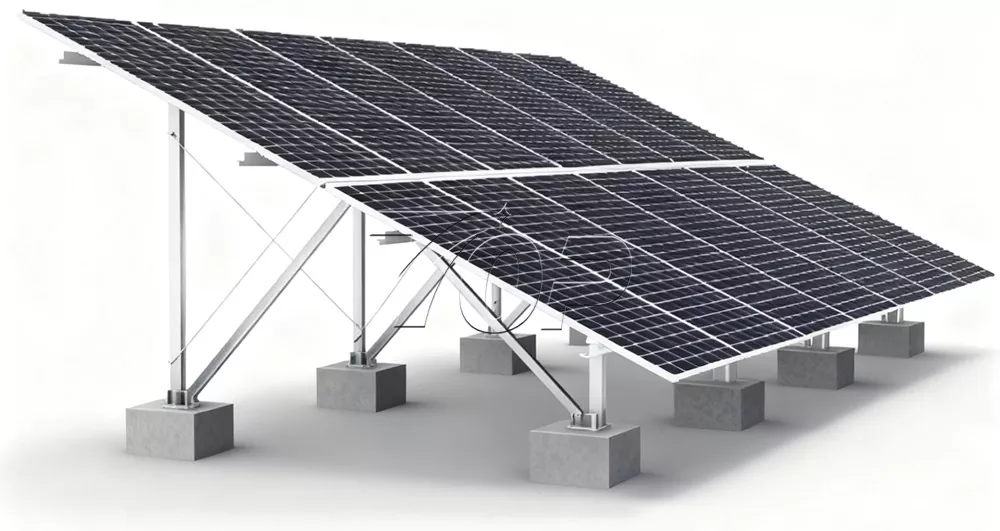

Sistema de estanterías de montaje solar en tierra
Topfencesolar se dedica a la fabricación de sistemas de estanterías de montaje solar en tierra y lidera el suministro de estructuras de montaje solar y kits de soporte en todo el mundo. Se refiere a la estructura del panel solar que se instala directamente en el terreno exterior, adaptándose a diferentes terrenos como terreno plano, terreno inclinado, etc. Y beneficia al uso estable, confiable y duradero.
Nombre de marca:valla superior
Material del producto:Zinc, aluminio y magnesio.
Función del producto:Ofrecer soporte estable a los paneles solares.
Vida útil:Más de 25 años
Como fabricante y proveedor profesional de China, el sistema de estanterías de montaje solar en tierra de la marca Topfencesolar está especialmente diseñado mediante un cálculo maduro de carga del factor de viento/nieve. A diferencia del aluminio o el acero galvanizado en caliente, utilizamos la última tecnología de revestimiento de magnesio y aluminio galvanizado Zn-Al-Mg.
Antecedentes principales del material ZAM:
La estructura estructural de zinc, aluminio y magnesio posee un excelente rendimiento anticorrosión.
(Más tamaños ofrecen opciones)
El principio anticorrosión se basa principalmente en el efecto sinérgico de los elementos de aleación: el zinc, como elemento primario del ánodo de sacrificio, se corroe preferentemente sobre el hierro, protegiendo así la base de soporte; el aluminio puede formar una densa película de óxido en la superficie, lo que dificulta aún más la invasión de medios corrosivos; El magnesio puede refinar la estructura del grano, mejorando la resistencia a la corrosión y las propiedades mecánicas de la aleación. Esta combinación de múltiples aleaciones hace que los soportes de zinc, aluminio y magnesio tengan una vida útil anticorrosión mucho más larga que los soportes anticorrosión tradicionales, como los galvanizados comunes, en entornos complejos y hostiles. Garantiza de manera efectiva el funcionamiento estable a largo plazo de los paneles solares y otros sistemas, y reduce los costos de mantenimiento y los riesgos de seguridad causados por la corrosión.

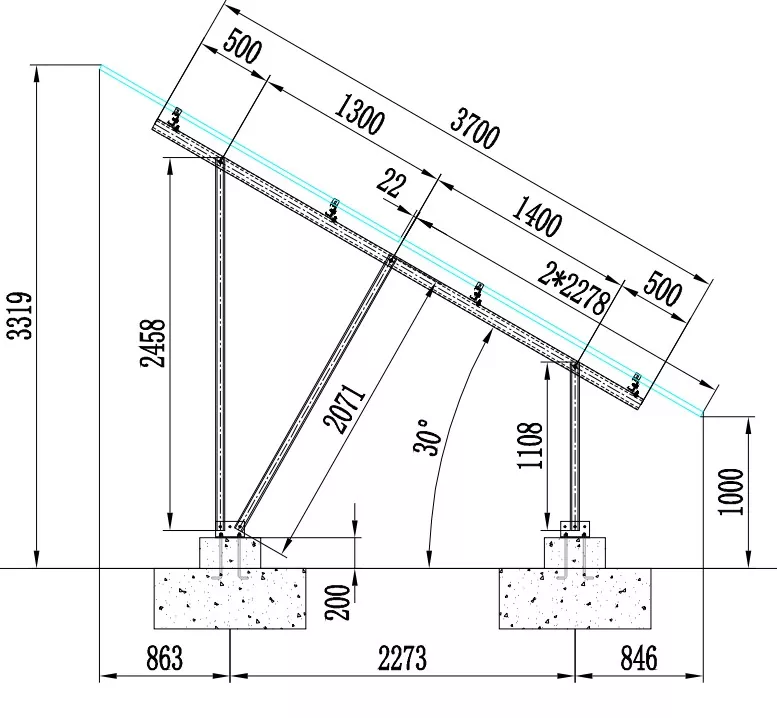

Datos de estructura:
Nombre de la estructura: Sistema de montaje solar de acero molido
Altura mínima entre la parte inferior del panel solar y el suelo: 1000 mm.
La altura máxima es 3319 mm.
Ángulo de inclinación: 30°
Cimentación: Concreto
Fila de conjunto de paneles solares: 2 paneles
Orientación de instalación: Vertical (el retrato también se puede personalizar)

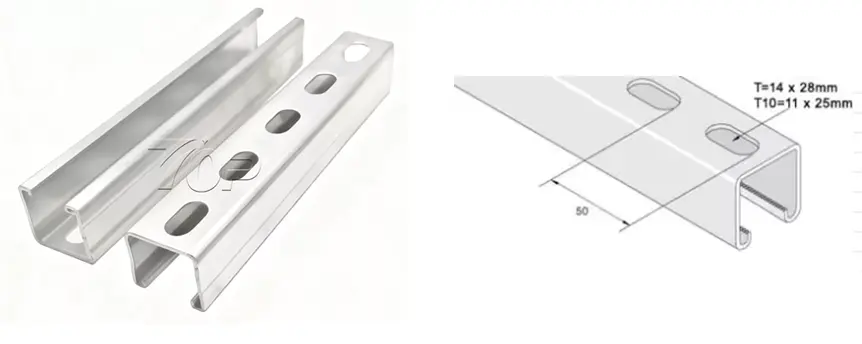

Costilla trasera: acero ZAM en forma de U con agujeros.
Material: ZAM
Sujetador: tornillo/tuercas/pernos SUS304

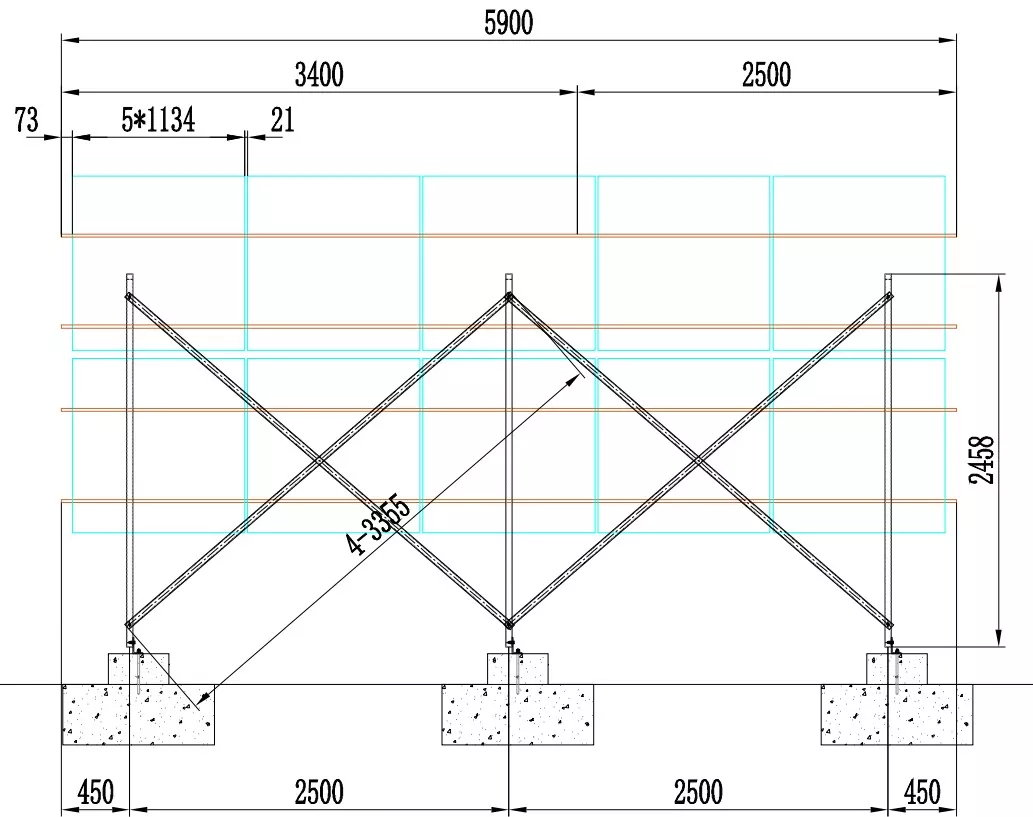

Detalles constructivos y de conexión.
|
|
|
|
|
|
|
|
|
|
La estructura BOM de Topfencesolar
|
Número de artículo. |
Nombre |
Descripción |
Material |
|
|
Haz |
3700 |
S350ZAM |
|
|
Carril C80x40x15 |
3400 |
S350ZAM |
|
Carril C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype (con agujero) |
1108 |
S350ZAM |
|
Poste C (con agujero) |
2458 |
S350ZAM |
|
|
|
Tirante diagonal en forma de C |
2071 |
S350ZAM |
|
|
Costilla trasera en forma de U |
3355 |
S350ZAM |
|
Costilla trasera en forma de U |
2680 |
S350ZAM |
|
|
|
Base Ángulo acero 02（Base de hormigón） |
110*70*6*190 |
S350ZAM |
|
Base Ángulo acero 02（Base de hormigón） |
110*70*6*190 |
S350ZAM |
|
|
|
Conector |
200 |
S350ZAM |
|
|
Soporte de correa |
L80*50-1 |
S350ZAM |
|
|
Abrazadera de extremo vertical - tipo de bloqueo trasero |
L40 |
Al6005-T5 |
|
|
Tipo de bloqueo de abrazadera media vertical |
L40 |
Al6005-T5 |
El tamaño de la forma de U se puede personalizar para diferentes tamaños.

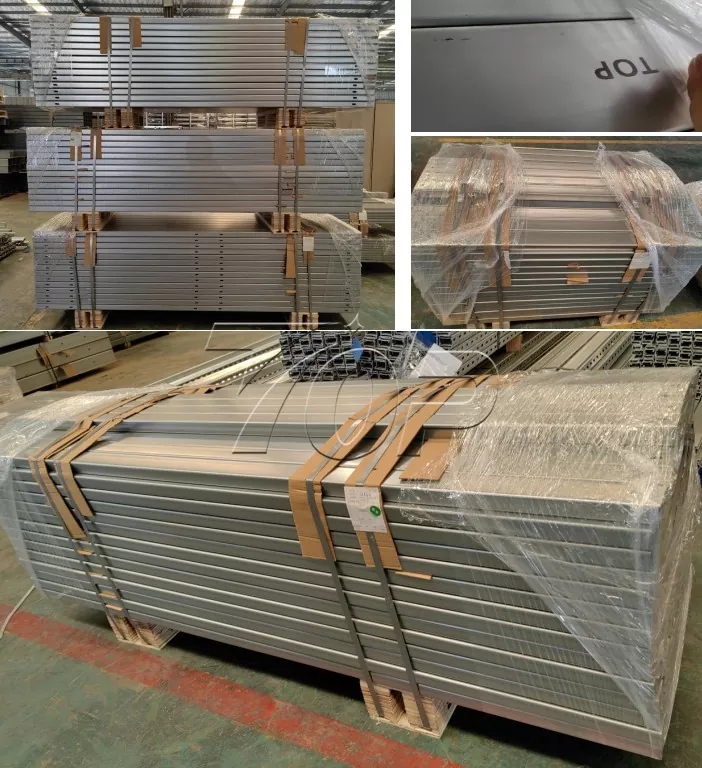

Imágenes de producción terminadas.

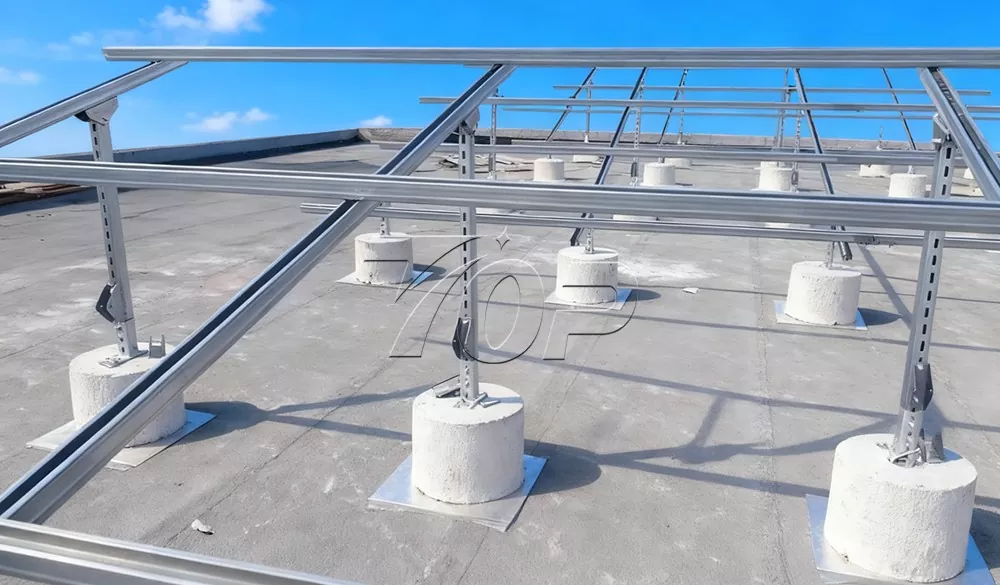

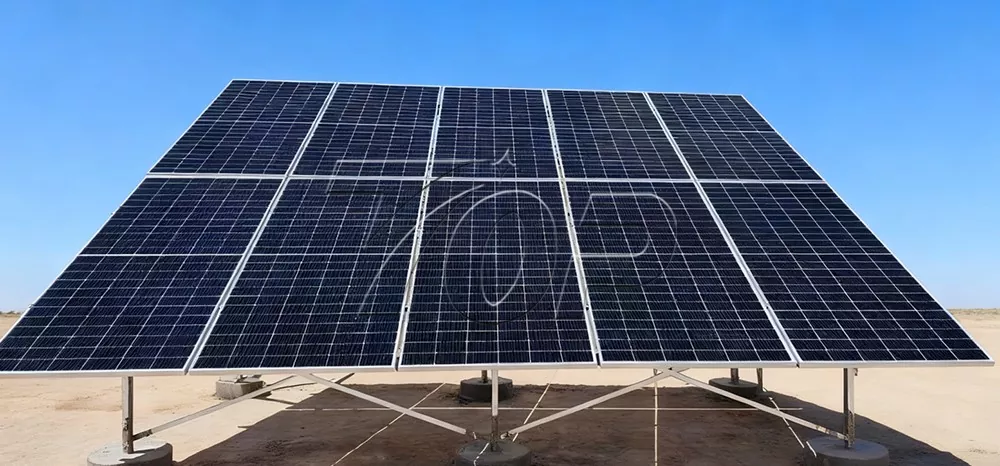

Casos de aplicación reales
Etiquetas calientes: Sistema de estanterías de montaje solar en tierra
