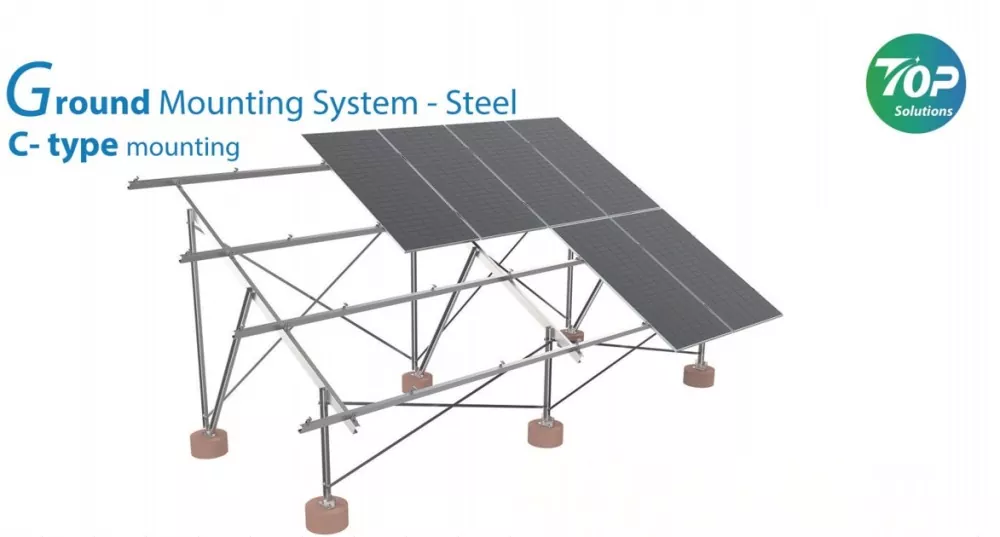

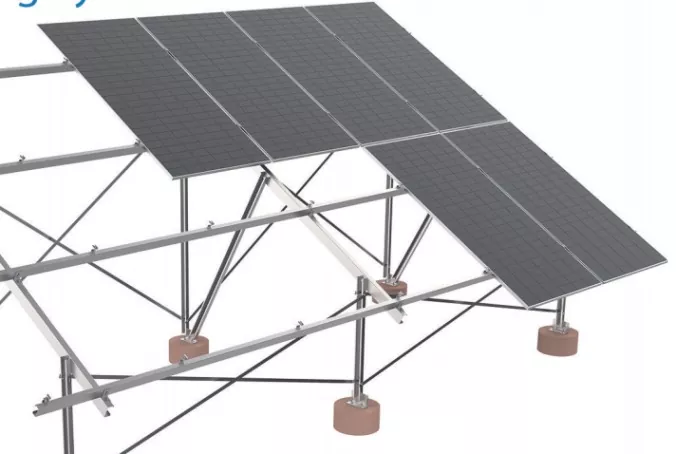

Bastidor de montaje en tierra para paneles solares

Para obtener un bastidor de montaje solar liviano y de alta resistencia para su sistema de tierra, puede comunicarse con Topfencesolar y permítanos ser su proveedor de este bastidor de montaje en tierra para paneles solares en forma de C.

Este sistema de montaje en el suelo de alta calidad reducirá el peso de todo el sistema de soporte, incluidos los paneles solares, y al mismo tiempo garantizará una capacidad de carga suficiente. Sus soportes más ligeros son muy cómodos de transportar durante el transporte y la instalación. El otro buen avance es que está reduciendo los requisitos de carga de la base.

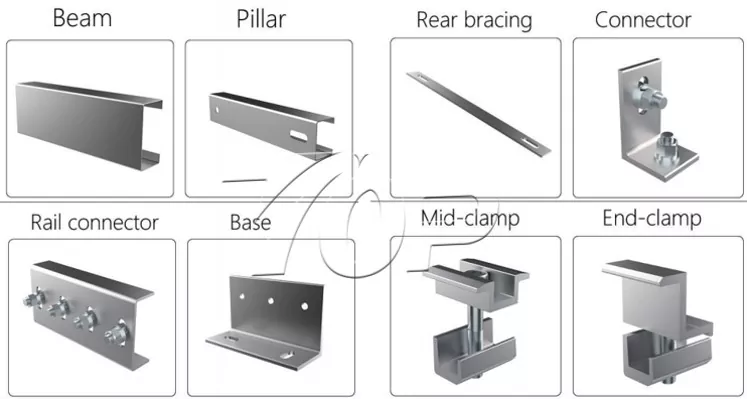

Componentes:

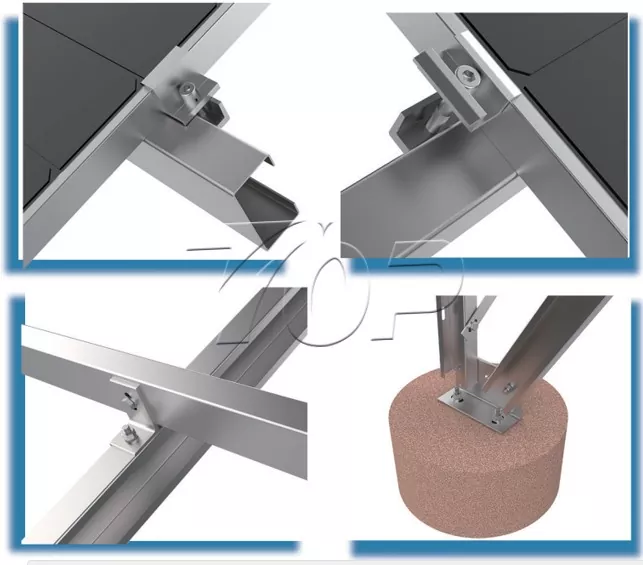

Detalles de la pieza de conexión de la estructura.

Pasos de instalación:

1 Preparación para la instalación

Verificación del sitio: Verifique la planitud del terreno y el tipo de suelo (se recomiendan tornillos de anclaje o cimientos de concreto).

2 Procedimiento de instalación

Fijación de cimientos:

Si se utilizan bases de hormigón: vierta pilares de hormigón con una profundidad de al menos 80 cm e inserte pernos de base de soporte.

Si utiliza tornillos de anclaje (recomendado): Atornille los tornillos en el suelo hasta la profundidad de diseño (generalmente 1,2-2 m).

Montaje de soporte:

Fije la columna de acero en forma de C verticalmente sobre la base y apriétela con pernos.

Instale vigas de soporte transversales y tirantes diagonales para asegurarse de que la estructura del bastidor de montaje en el suelo del panel solar esté nivelada (calibre usando un nivel).

Instalar paneles solares:

Los paneles solares de tierra se colocan sobre la viga y se fijan con un dispositivo de sujeción de aleación de aluminio para garantizar un espacio uniforme (espacio recomendado ≥10 cm para disipación de calor).

Ventajas:

Material de alta resistencia: El acero galvanizado en caliente (HDG) o el aluminio anodizado proporcionan una excelente resistencia a la corrosión y resistencia estructural con una vida útil de más de 25 años.

Diseño modular: el bastidor de montaje en tierra para paneles solares admite un montaje y ajuste rápidos, compatible con una variedad de tamaños de paneles solares.

Resistencia al viento: gracias al diseño estructural optimizado del bastidor solar montado en el suelo y la fijación de los cimientos, puede resistir una velocidad del viento superior a 60 m/s, lo que es adecuado para áreas de alta presión de viento.

Ángulo de instalación flexible: admite ángulo de inclinación fijo (15°-60°) o ajuste de ángulo estacional para maximizar la eficiencia de generación de energía.

Bajo mantenimiento: no hay necesidad de cimientos de concreto, reduce la contaminación de la construcción, bajos costos de mantenimiento.
